AS 499 – CNC Alüminyum Profil Dilimleme Makinesi

Ürün Özellikleri

Geniş alüminyum profillerin dilimlenmesi için özel olarak tasarlanmış radyal testereli otomatik kesim makinesidir.
Profiller 6 metre boy halinde makineye yüklenir, makine bunları PLC kontrol üzerinden verilen kısa ölçülerde servo motorlu mekanizma ile otomatik olarak besleyerek servo motorlu mekanizmaya bağlı radyal hareketli testere ile keser ve testere geri giderken tabla açılarak kesilmiş yüzey üzerindeki izlerin azalmasını sağlar.
Makine üzerine bağlı standart 700 mm.’lik testere bulunmaktadır.
Eğer istenirse 350 mm.’ye kadar farklı ebatlarda testere de bağlanabilir.
Testere ebadına göre 0-4.000 devir arası ayarlanabilen 11 kW’lık devasa bir kesim motoru bulunmaktadır.
Kesilecek profilin et kalınlığına ve malzemenin sertlik derecesine göre testerenin besleme hızı ve devri kontrol panelinden ayarlanabilir; profil tipine göre hafızaya alınabilir.
Kesilen profilin ebadına göre kesim testeresinin park pozisyonu ve kesimin bittiği nokta servo motorlu testere mekanizması sayesinde minimum zaman kaybına göre ayarlanır; hafızaya alınır.
Servolu profil sürme sisteminin sürebileceği en fazla uzunluk 1.200 mm.’dir.

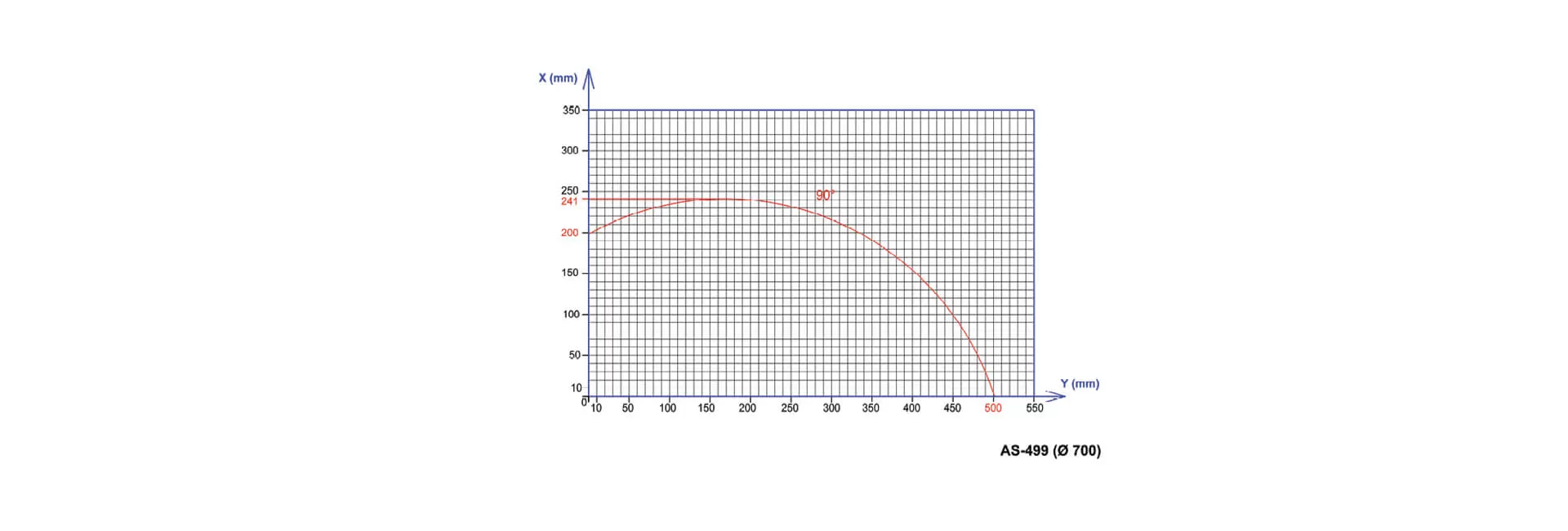

Servolu testere sürme sisteminin 700’lük testere ile kesebildiği en büyük genişlik 500 mm.’dir.
Profili sıkıştırmak için 9 adet farklı sıkıştırma ünitesi bulunmaktadır, bu sayede ricid bir profil sıkıştırma gerçekleşir ve en üst seviye hassasiyet sağlanır.
Kesim toleransları 0.1 mm.’dir.
Profilleri beslemek için makine yanında 3 metrelik konveyör, makine koruma kapağı ve acil stop butonları standart donanımdır.

Makine Ölçüleri

Net ölçüler: 6.400 X 2.050 X 1.920 mm.
Paketleme ölçüleri: 3.500 X 2.100 X 1.950 mm.
Ağırlık: 3.500 Kgs.

Profil İşleme Yazılımı

Makine üzerinde dokunmatik panel vasıtasıyla kullanılan bir profil kesme kontrol yazılımı çalışmaktadır.
Kesilecek olan profili boyu ve dilimleme ölçüsü ekrana girilerek makine çalıştırılır.
Profil tipine göre kesim boyları makine hafızasına alınabilir.

İşleme Ölçüleri

Tek seferde sürülebilecek strok 1.200 mm.
Sonda kalan fire özel fire sürme tertibatıyla minimum 59 mm.

Gövde

Isıl işlemle normalize edilmiş kaynaklı çelik şase.
Makinenin ana gövdesi 5 Eksenli CNC Çelik İşleme Merkezinde işlenir.
Tüm gövde elektrostatik toz boya ile boyanmıştır.
Çoğunlukla tüm mekanik parçalar kendi cnc işleme merkezlerimizde işlenmiş veya döküm malzeme üzerinden işlenmiştir.
Tasarım esnasında, tasarım ekibimiz operatörlerin makinelerin kullanım kolaylığına ve ergonomisine öncelik verir.
Mekanik yapıda sadece çelik ve alüminyum kullanılmaz; aynı zamanda işleme köprüsünün ağırlığını azaltmak ve makineye daha estetik bir görünüm vermek için fiberglas döküm parçalar da kullanılır.

Ana Freze Motorları

11,0 kW, 4.000 devir servo invertörlü testere motoru.
İnvertör sayesinde 0-4.000 devir arası kontrol ekranı üzerinden ayarlanabilir.
Bağlanabilecek testere ebatları 350-400-500-550-600-700 mm. çapında elmas dişli daire testereler.

Elektrik Panosu ve Kumanda Terminali

Elektrik panosu makinenin arka tarafına kaynaklı bir şekilde yerleştirilmiştir.
Kumanda panosu da operatörün en kolay kullanacağı şekilde makine önüne yerleştirilmiştir.

Eksen Özellikleri

Profil itici mekanizması ve testereyi hareket ettiren mekanizma sonsuz vidalı mil üzerinde servo motorlarla hareket etmektedir.
Testere sabit 90 derecedir.

Standart Donanım

10.2” TFT-LCD Dokunmatik panel.
PLC Kontrol sistemi + 99999 adet kesim hafızası.
700 mm.’lik testere.
11,0 kW, 4.000 rpm testere motoru.
Testere devrinin servo invertör ile 0-4.000 rpm arası kontrol panelinden ayarlanabilmesi.
Testerenin sprey yağlama ünitesiyle otomatik olarak soğutulması.
Radyal (yürüyen) testere hareketi servo motorla yapılmaktadır, kesim bittikten sonra tabla açılır, profil geriye çekilir ve testere geriye boş döner.
Manuel hareketli koruma kapağı.
Yatay ve dikey profil sıkıştırma ünitelerinden oluşan 4 adet sıkıştırma ünitesi ve testerenin iki yanında dikey ve yata sıkıştırma üniteleri.
3 metrelik besleme konveyörü.
