İNO CALIFORNIA 4 Eksen CNC Profil İşleme Merkezi
ALU

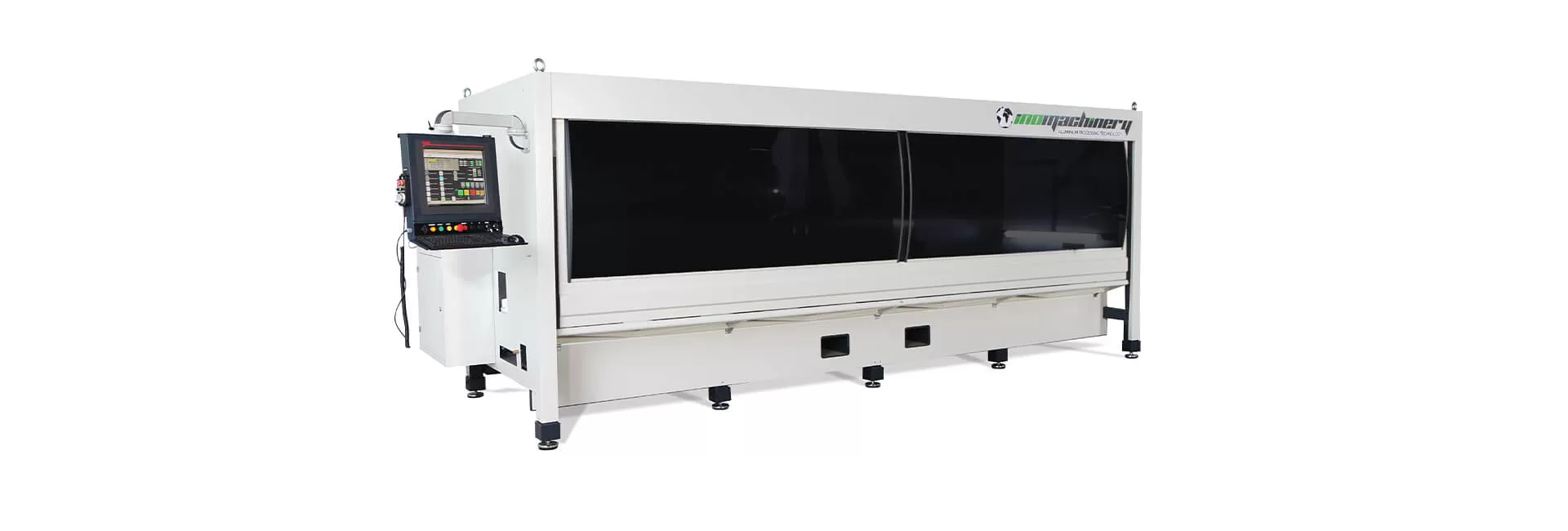

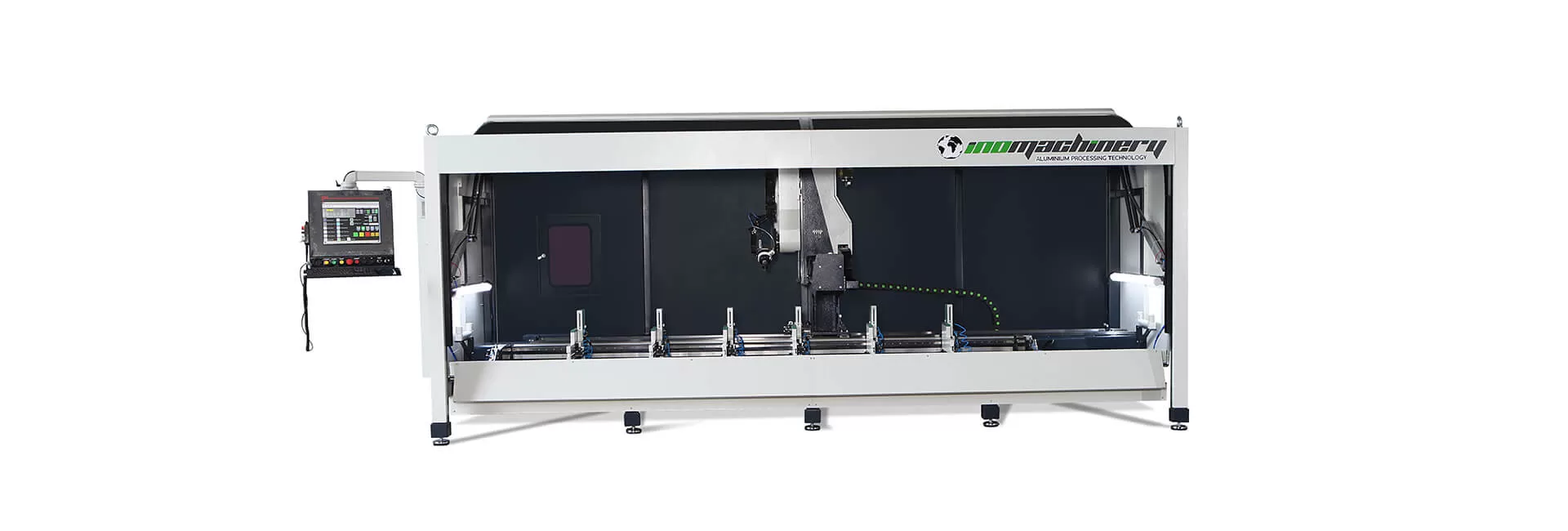

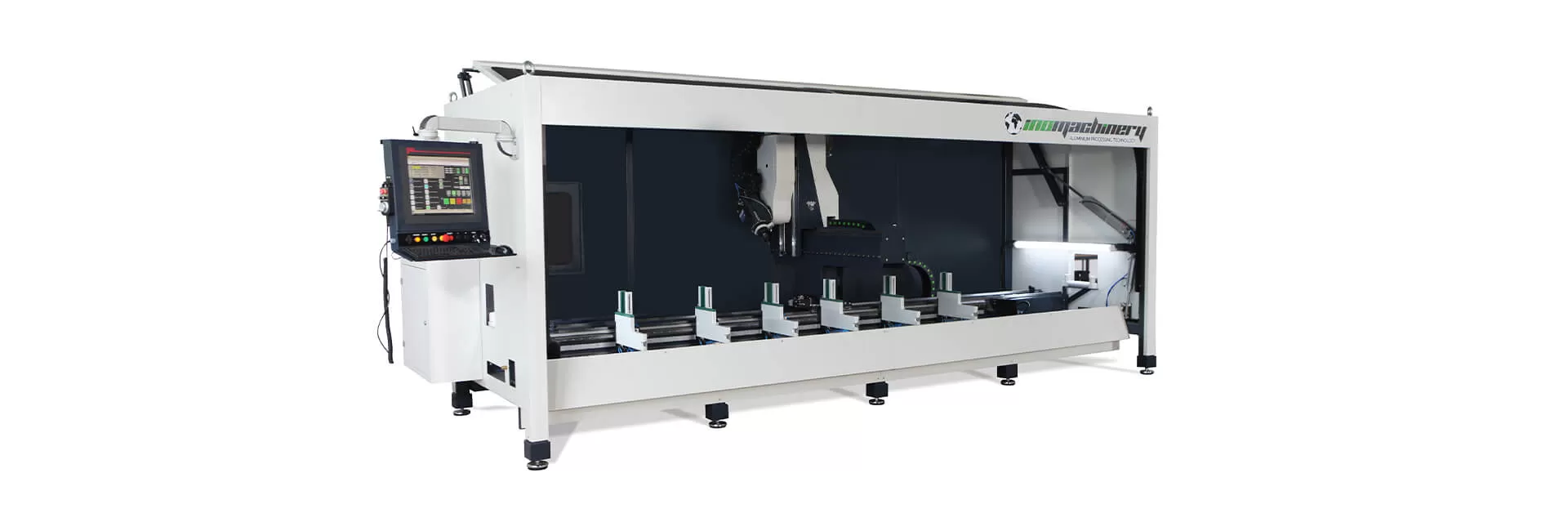

4 EKSENKabin Tipi 4 Eksen CNC Profil İşleme Merkezi
4,2 metre net işleme uzunluğu + 230x235mm işleme bölümü + #SuperErgonomi + 7,5 ile yeni 4 Eksen CNC Profil İşleme Merkezi kW 24.000 rpm #Hiteco elektrospindle + #ESAutomation çözümü + #UniLink CADCAM yazılımı + otomatik olarak konumlandırılan 6 kelepçe + otomatik takım ölçüm probu + 7 pozisyon otomatik takım değiştirme magazini + 200 mm #discutter + 2 stoper ile 8 metreye kadar işleme + 2 istasyonda işlem ve çok daha fazlası… Makine, profilleri bağımsız olarak 0 ile 180 derece arasında 4 eksende devirme ile işleyebilir. Yeni kapak tasarımı sayesinde makineye profil yüklemek çok kolay ve mükemmel CADCAM yazılımı sayesinde operatör için makineye uyum sağlamak çok kullanıcı dostu.
Ürün Özellikleri

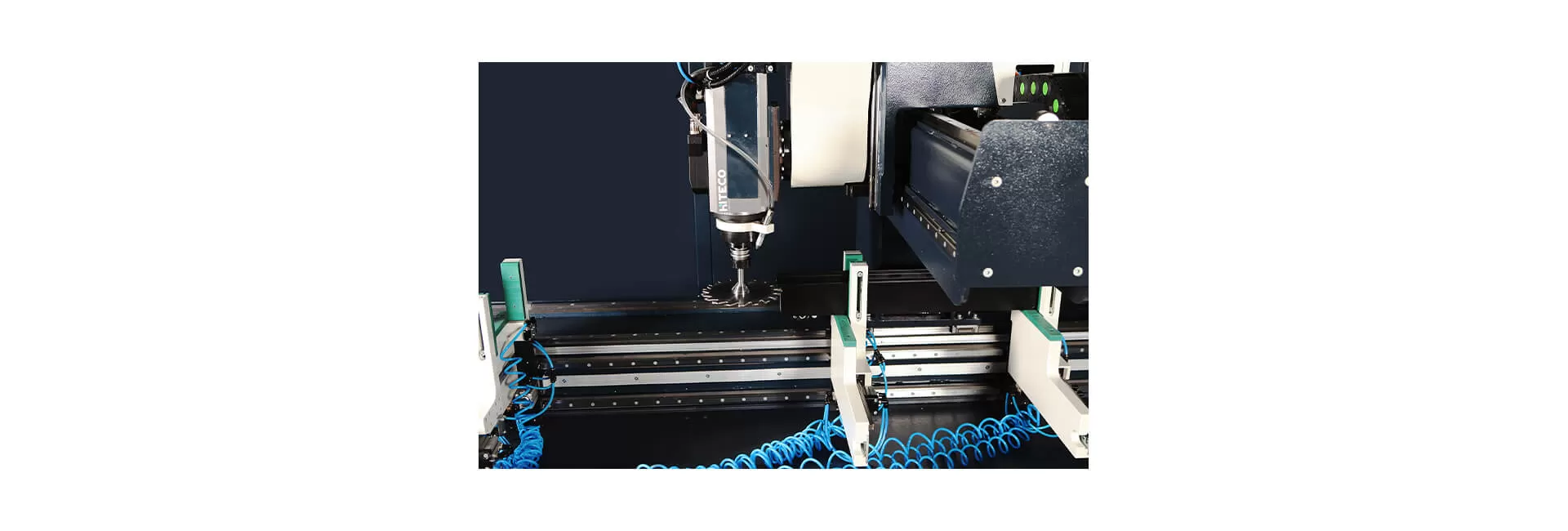

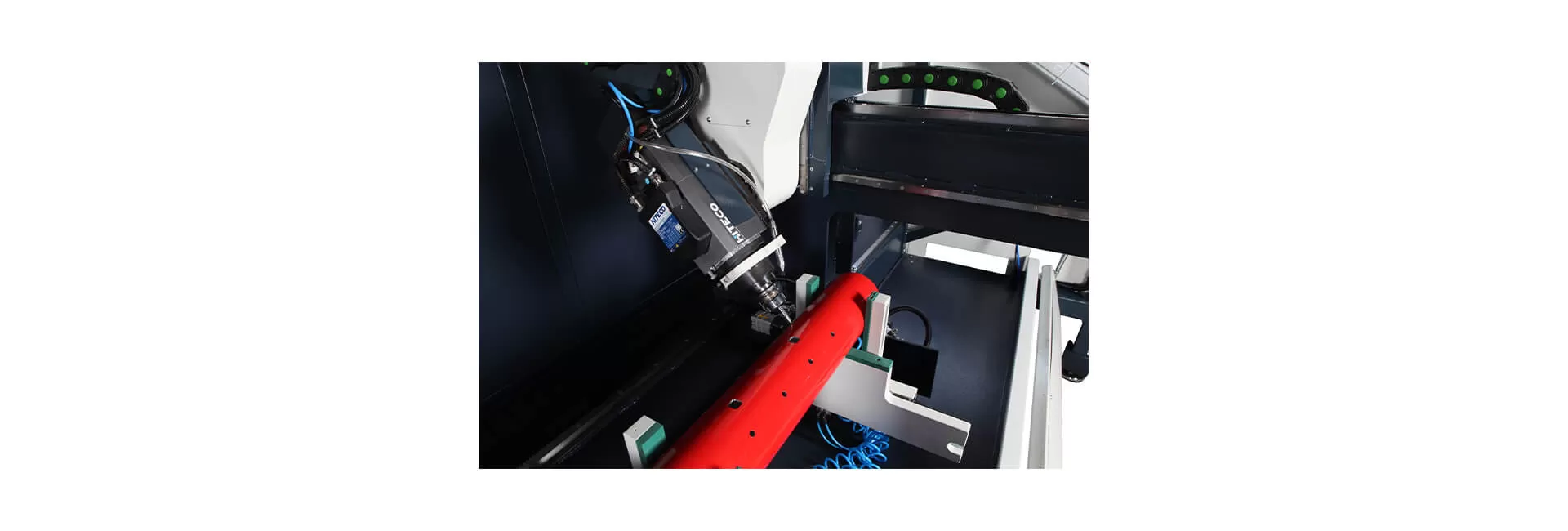

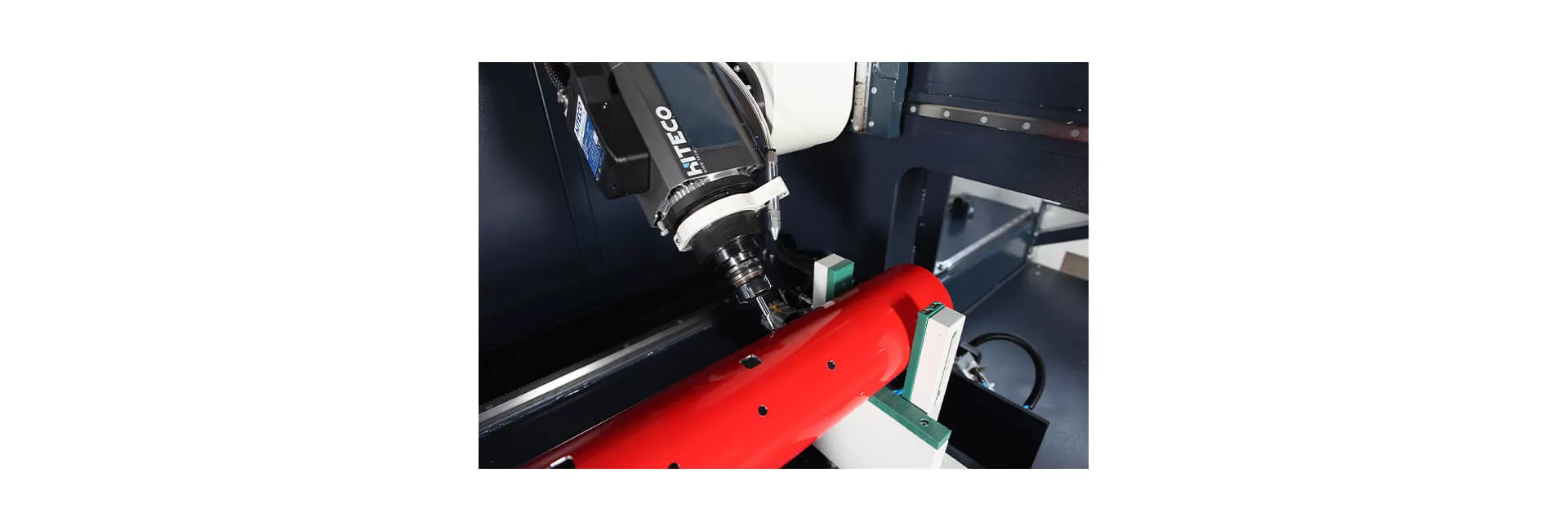

X-Y-Z-A eksenlerinde hareket eden kompakt dizayn Kabinli CNC profil işleme merkezidir. Spindle ünitesi 0-180 dereceler arası her derecede bağımsız olarak pozisyonlanır ve işleme yapabilir. Dördüncü eksen özelliği budur. Alüminyum başta olmak üzere, PVC,demir, çelik, bakır gibi her türlü profili işleyebilmektedir. İşlediği alaşımın sertliğine göre farklı tipte freze uçları kullanılır.

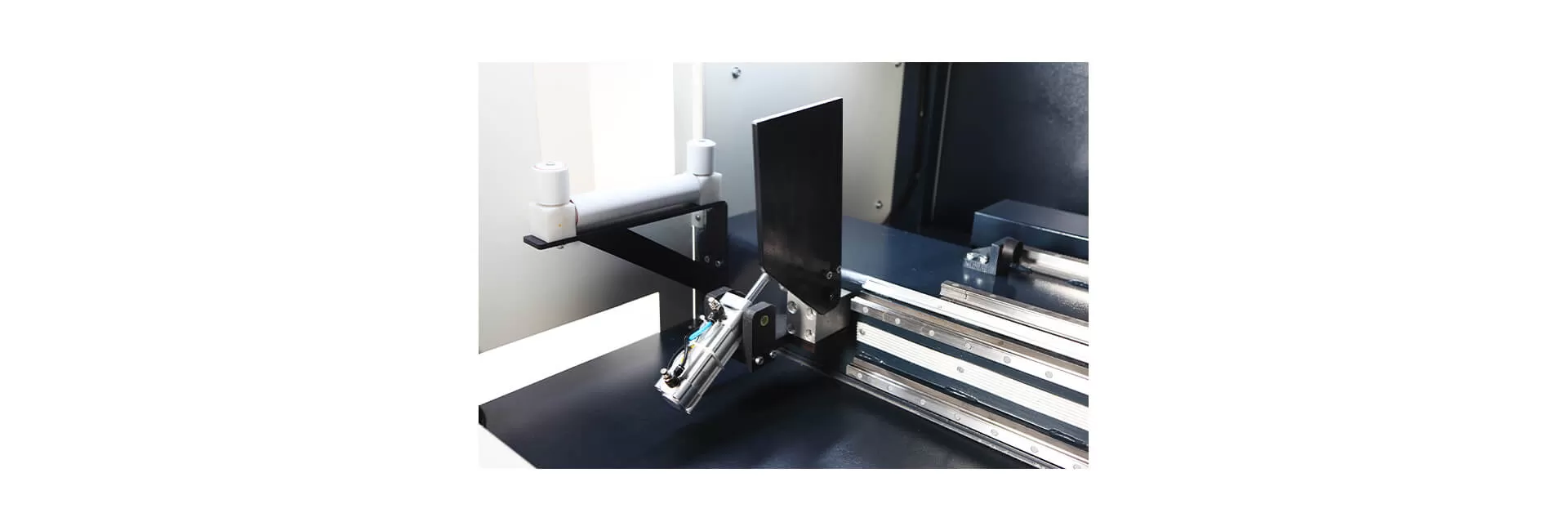

CNC kontrol ünitesi ve servo motorla donatılmış olan çelik gövde üzerinde hareket eden hızlı freze kafası ve 7 pozisyonlu takım değiştirme magazini ile alüminyum profiller üzerinde serbest olarak çalışmaktadır. Makine başında bulunan pnömatik referans noktası otomatik olarak kalkmakta ve profillerin sıfır noktasını belirlemektedir.

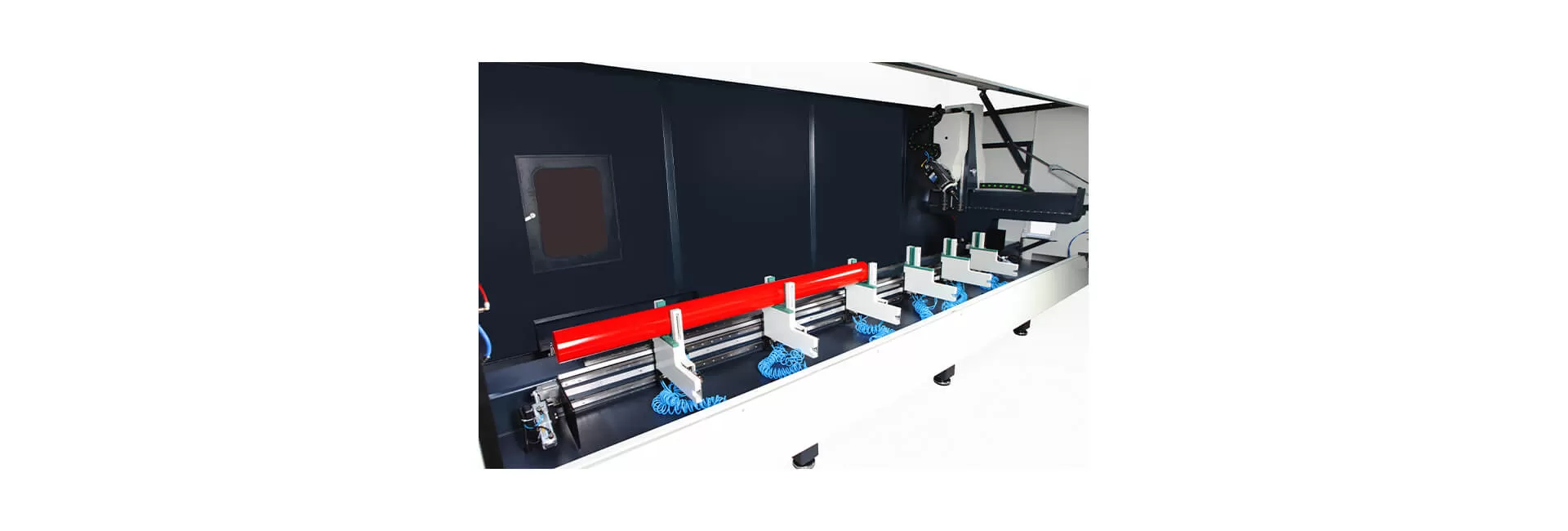

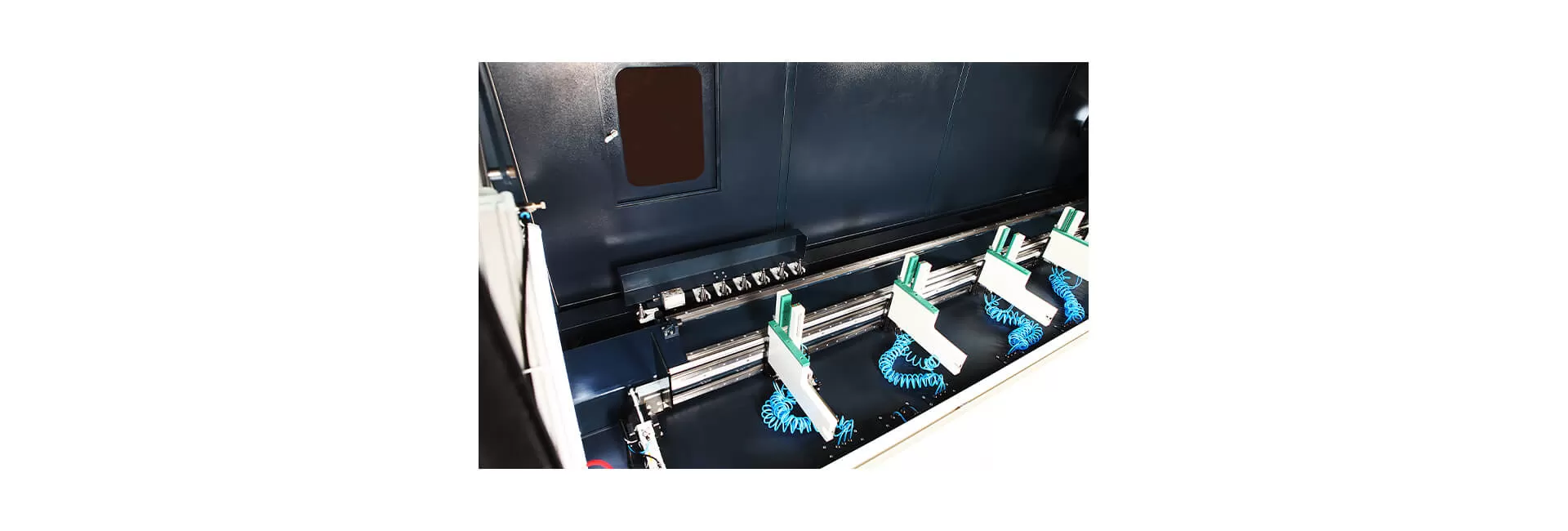

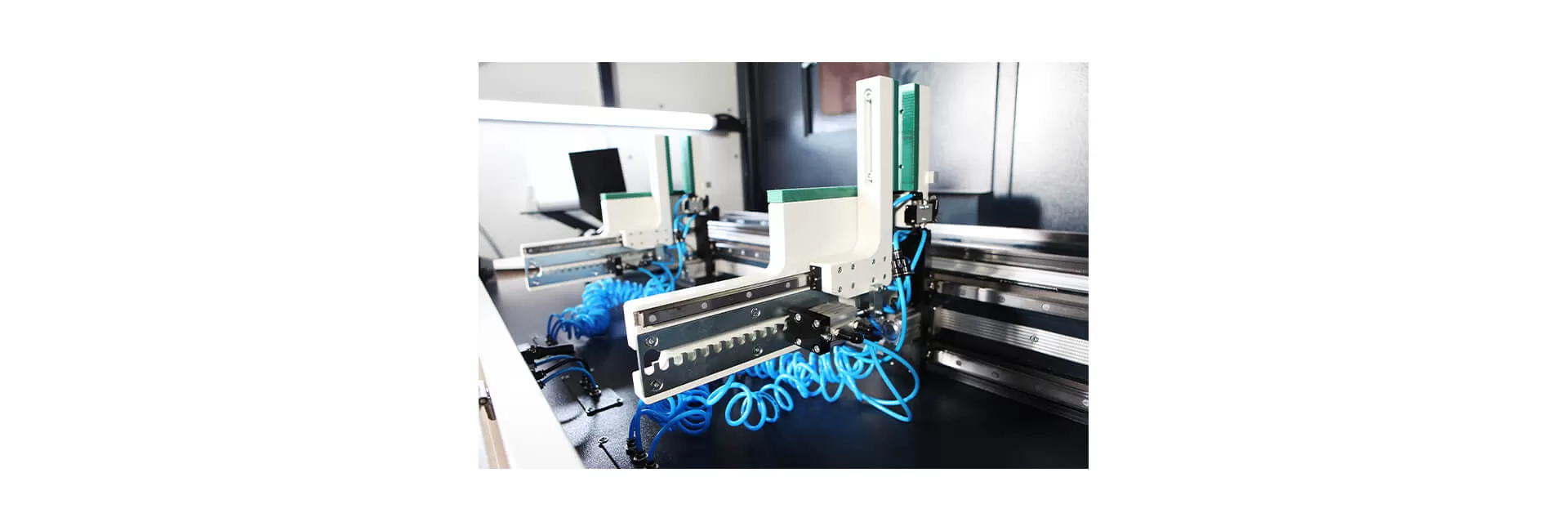

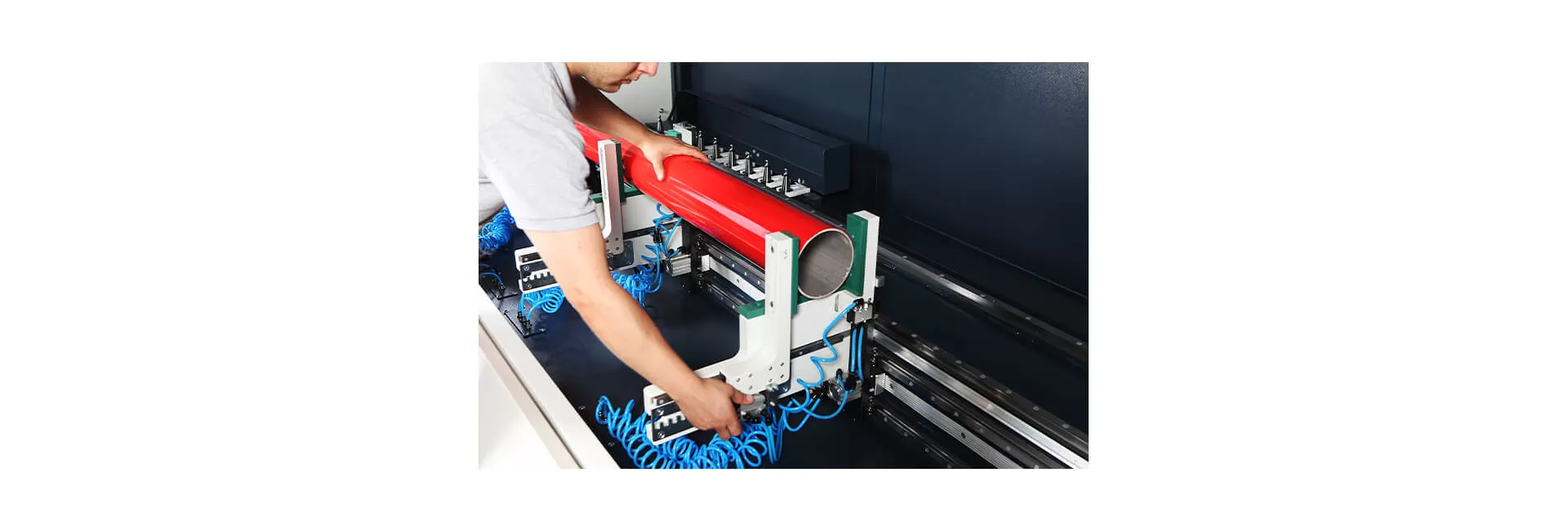

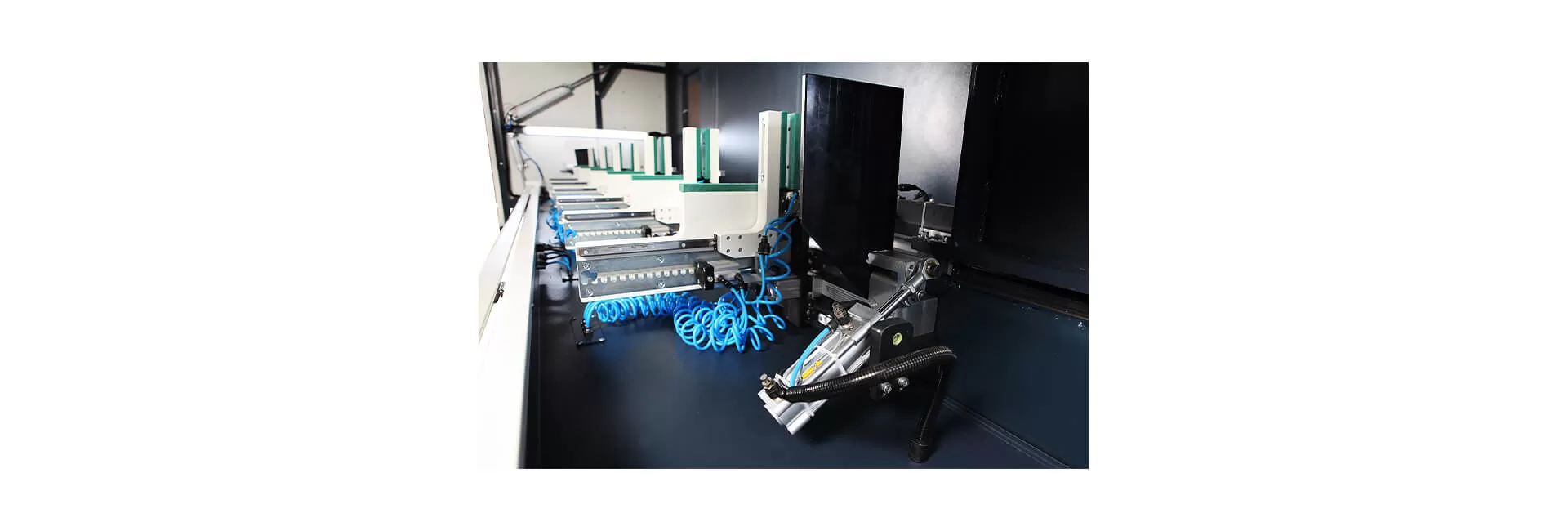

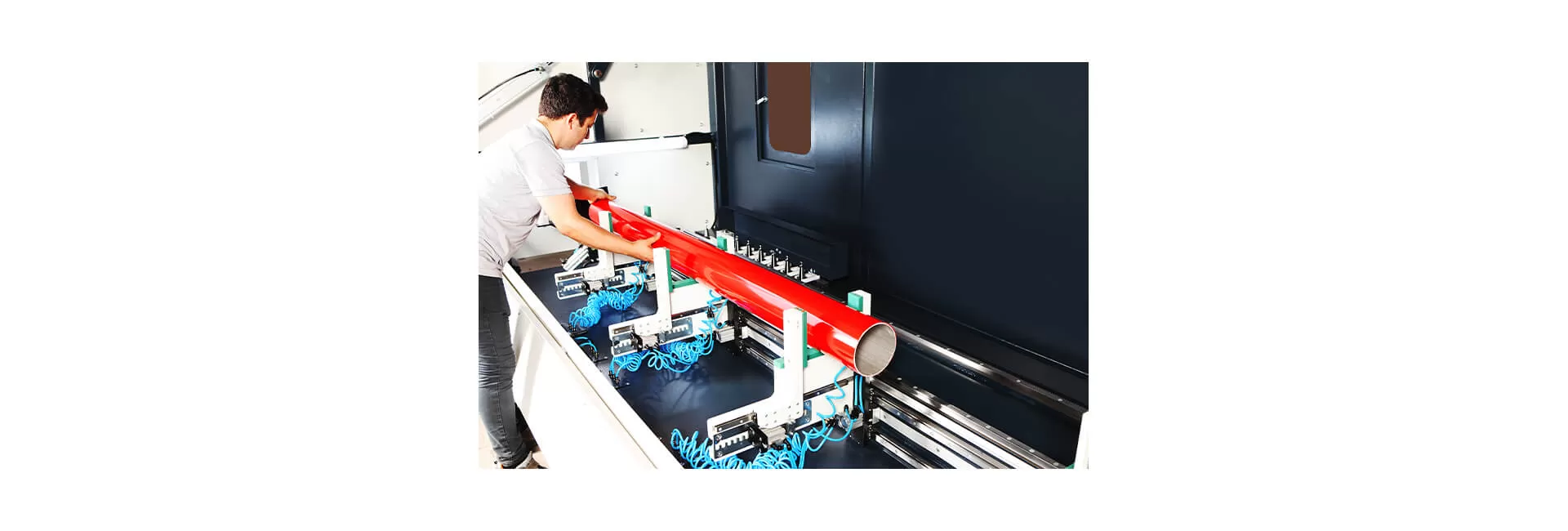

Profil sıkma pnömatik mengeneleri makinede standart olarak 6 adet sunulmuştur. Profil işleme yazılımı ekranından mengenelerin yerleri belirlenebildiği gibi, opsiyonel olarak sunulan otomatik pozisyonlamalı mengene sistemi ile mengeneler işleme köprüsü tarafıdan da pozisyonlanabilmektedir.

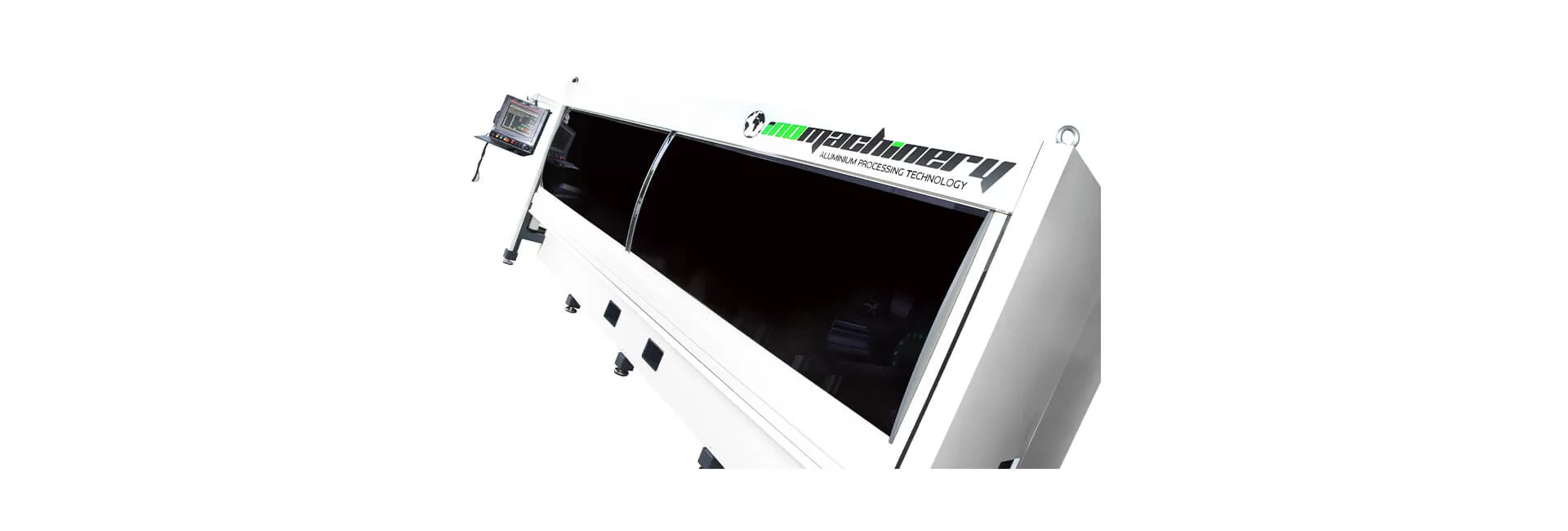

Kabin önünde bulunan koruma kapağı profiller işlenirken kapanmakta, işlem bitince otomatik olarak açılarak operatörü bilgilendirmektedir.
Profil İşleme Yazılımı
Profil işlemek için özelleştirilmiş bir yazılım ile çalışmaktadır. Profil İşleme Yazılımı sayesinde işlenecek profillerinin dxf çizimleri operatör tarafından import edilir ve ekranda 3 boyutlu olarak gösterilir, işlenecek profilin ebadı girilir, her bir delik veya slot veya serbest şekil birer makro olarak kaydedilir, daha sonra bu makrolar, profil üzerinde yapılacak olan işlemler olarak tanıtılır; makrolar seçilir ve profil üzrine yerleştirilir. Farklı profillerde aynı işlemler olması durumunda yazılım parametrik olarak aynı işlemleri farklı boy ve ebattaki profiller üzerine oturtur , tüm hesaplamaları kendi yaparak işleme programını hazırlar ve simülasyon ekranından işbu işlemleri gösterebilir. Yapılan işleme programları listelenir, profil oriyantasyonu, 3 boyutlu görüntüsü, boyu, işlemleri, müşteri bilgisi vs hepsi bu listede görünür. Operatör liste üzerinden sıradaki işlemi seçerek makineyi çalıştırır. Profil işleme yazılımı operatöre en az iş kalacak şekilde tasarlanmış ve geliştirilmiştir. Sadece makine başında operatörle değil, işleri hızlandırmak adına aynı zamanda ofiste de makineye program hazırlamak istendiği durumda ofis programı kullanılır. Ofis versiyonunda ise ofiste çalışan tekniker kolaylıkla makine yanındaymış gibi işlemleri hazırlayıp simülasyon ekranında görebilir, işleme programlarını hazırlamakla klamaz, işlenecek profillerin kesim boylarına göre optimize bir kesim listesi hazırlayarak kesim makinesine bilgi de export edebilir. Kesim makinesinden barkot çıkarır, işleme merkezi operatörü işbu barkotu işlleme merkezine okutarak profili işletir. Opsiyonel olarak Orgadata, Schücal ReynaPRO ve benzeri imalat yazılımlarından bilgi import ederek, makinelerdeki işleme programlarını hazırlar. İşletme bünyesinde bulunan farklı makinelere de ek lisans alınarak bu işleme programları, markalarından bağımsız olarak diğer makinelerde de çalıştırılabilir, paylaştırılabilir.
İşleme Ölçüleri

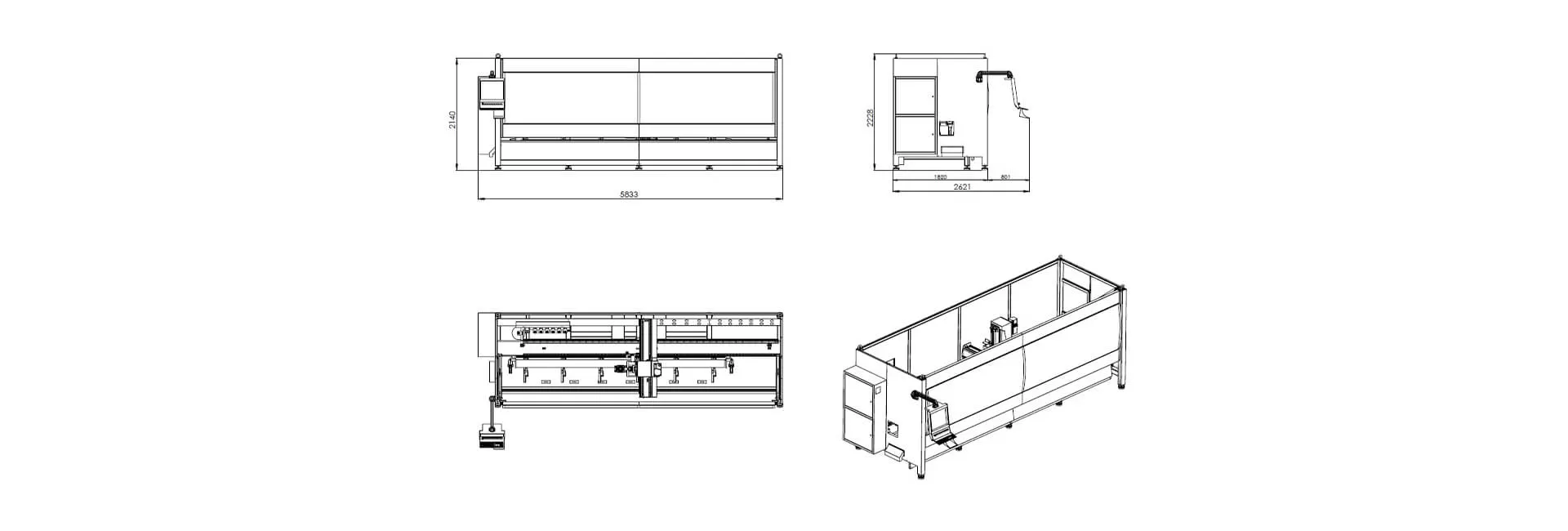

Profil işleme boyu 4.200 mm.’dir, ikinci dayama yardımıyla 8.0 metreye kadar profilleri işleyebilir. Profil işleme ebatları profil üstünden ve arkasından 230 mm. X 235 mm.’dir. Opsiyonel “Genişletilmiş Profil Sıkıştırma Pistonları” ek donanımı ile bu ölçü 350 mm. X 235 mm.’e kadar genişletilebilir; profili üstten, arkadan ve önden işlemek istendiğinde 155 mm.X235 mm.’dir. Bu ebatlar dahilinde her türlü otomotiv, havacılık, mobilya sektörüne hitap eden endüstriyel profiller veya alüminyum kapı-pencere ve cephe imalatlarında, panel sistemler dahil olmak üzere en geniş profillere kadar profil işleyebilmektedir.
Gövde
Isıl işlemle normalize edilmiş kaynaklı çelik şase. Makinenin ana gövdesi 5 Eksenli CNC Çelik İşleme Merkezinde işlenir. Tüm gövde elektrostatik toz boya ile boyanmıştır. Çoğunlukla tüm mekanik parçalar kendi cnc işleme merkezlerimizde işlenmiş veya döküm malzeme üzerinden işlenmiştir. Tasarım esnasında, tasarım ekibimiz operatörlerin makinelerin kullanım kolaylığına ve ergonomisine öncelik verir. Mekanik yapıda sadece çelik ve alüminyum kullanılmaz; aynı zamanda işleme köprüsünün ağırlığını azaltmak ve makineye daha estetik bir görünüm vermek için fiberglas döküm parçalar da kullanılır.
Takım Değiştirme Magazini

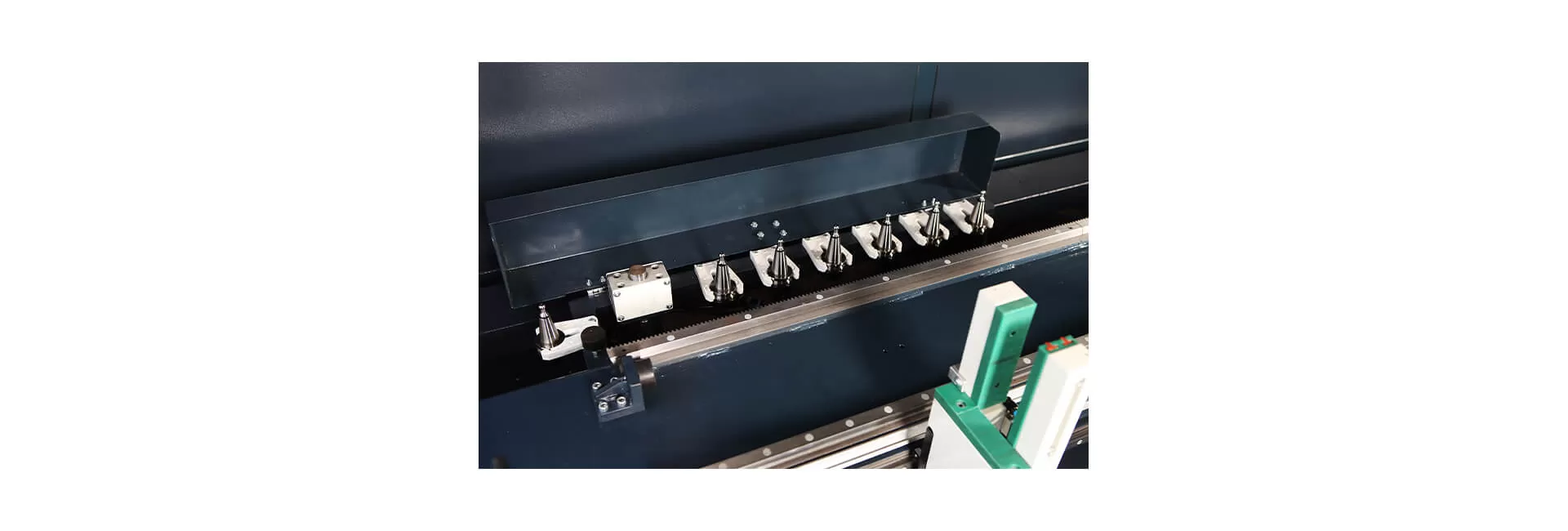

Makinenin başına yerleştirilmiş 7’li “Lineer Tip” magazindir. Takımlar yanyana pozisyonlanmıştır. 6 adet freze takımı, bir adet de disk freze bağlanabilmektedir. Magazinin üstü pnömatik hareketli fiber materyalden imâl edilmiş bir koruma kapağıyla kapanmıştır. Bu kapağın görevi, takımları talaştan korumaktır. Magazinin hemen arkasında bulunan üzeri pleksi kaplı kapak sayesinde de takımlara ulaşmak ve üzerlerine bağlı pens ve uçları değiştirmek son derece basittir. Opsiyonel olarak 13’lü magazin tercih edilebilir, bu opsiyonda 12 adet freze takımı, bir adet de disk freze bulunmaktadır.
Elektrik Panosu ve Kumanda Terminali

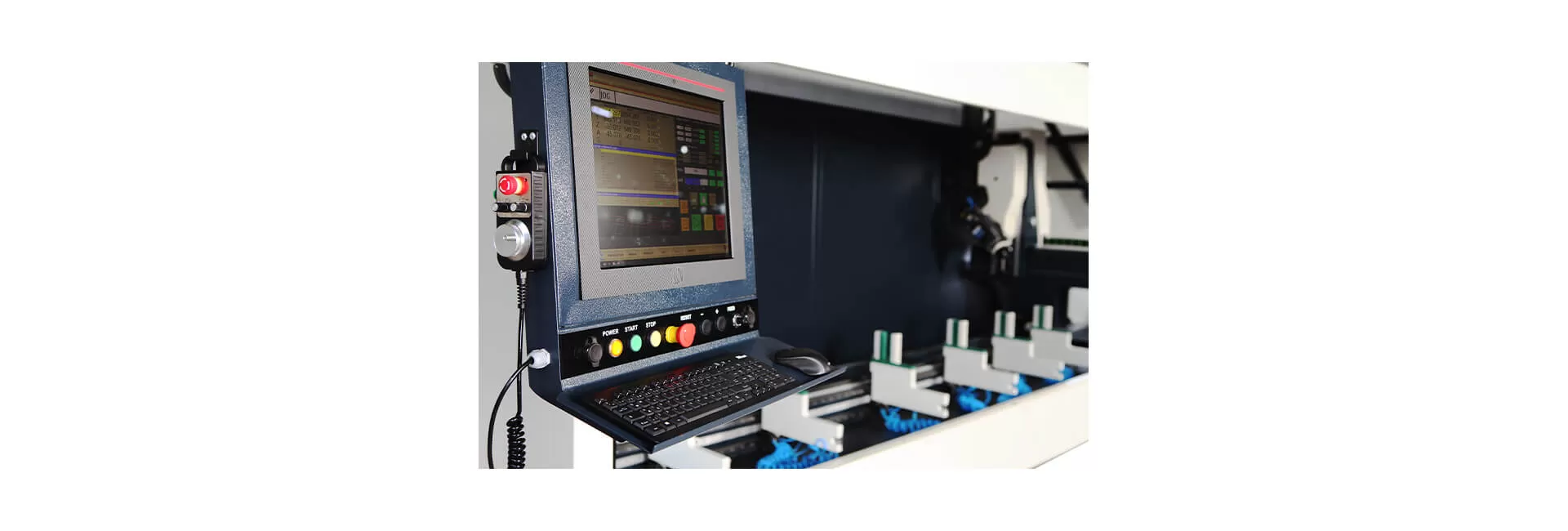

Elektrik panosu makine üzerine entegredir. Standart olarak cebri fan soğutmalıdır, sıcak iklimlere has opsiyonel olarak kilima tertibatıyla da soğutulabilir. Kumanda terminali de makineye sağa sola çevrilebilen ve kendi ekseninde 180 derece dönebilen teleskopik kolla bağlıdır. Kumanda terminali, ergonomik olması açısından elektrik panosunun hemen yanına konumlandırılmıştır. Kumanda terminali üzerinde, Endüstriyel PC ekranı, makine on/off düğmesi, eksenleri +/- hareket ettiren düğmeler, makine ilerleme hızını yöneten potansiyometre butonlarının yanında klavye ve mouse bulunmaktadır.
Eksen Özellikleri
X-ekseni Servo Motor ve Planet redüktör yardımıyla, kramyer diş, pinyon ve lineer kızaklar üzerinde hareket etmektedir. Eksen hızı 70 m./dk.
Y-ekseni Servo Motor ve Planet redüktör yardımıyla, kramyer diş, pinyon ve lineer kızaklar üzerinde hareket etmektedir. Eksen hızı 65 m./dk.
Z-ekseni 20 hadve 20’lik Vidalı mil üzerinde 1/1 redüksiyonlu kaplin ile hareket etmektedir. Eksen hızı 25 m./dk. A-Ekseni 1:120 oranında boşluksuz Harmonik redüktör ile dönmektedir.
Standart Donanım
İki adet pnömatik referans noktası.
Manuel pozisyonlamalı pnömatik mengene grubu.
7,5 kw 24.000 rpm ISO 30 spindle ve 7’li takım değiştirme magazini.
Otomatik hareketli makine kapağı.
Sprey yağlama tertibatı.
Eksen yataklarının yağlanması.
3D CAD-CAM Profil İşleme Yazılımı Uni_Link.
19” Dokunmatik Intel PC + lisanslı Windows10.
Opsiyonel Donanım
Pnömatik mengenelerin otomatik pozisyonlanması. Standart spindle HSK F-63 takım tutucuya çevrilmesi.

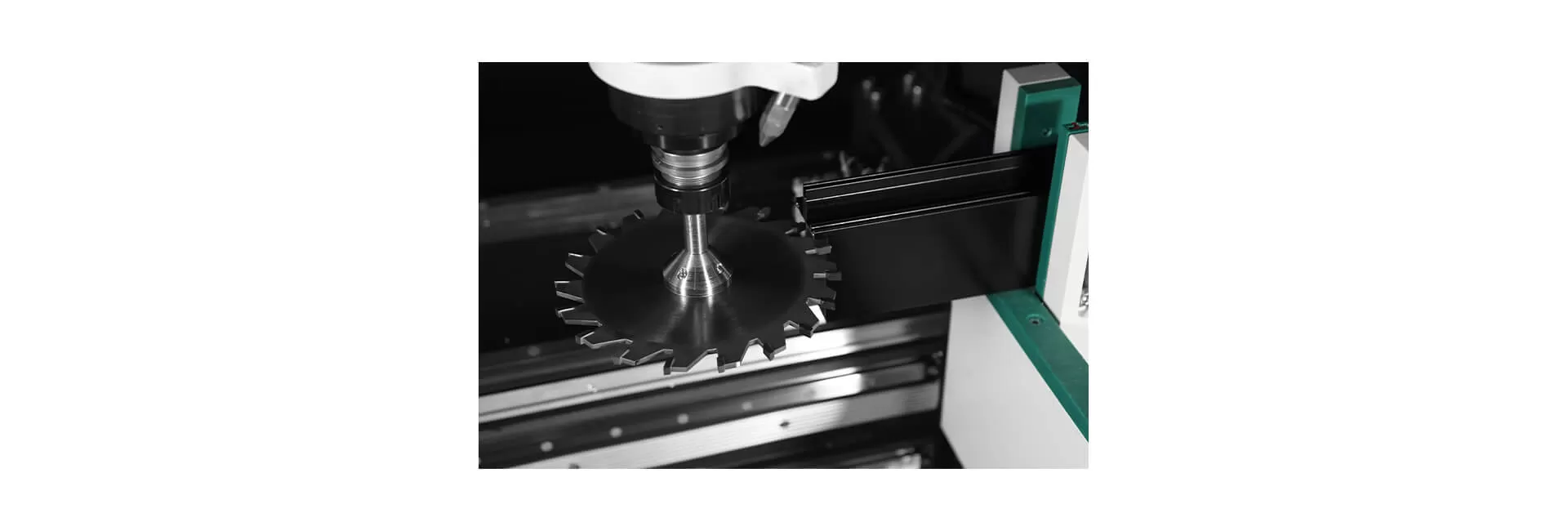

Disk freze 200 mm.
10.0 kW 24.000 rpm HSKF-63 tutuculu spindle.
7 adet takım tutucu, pens ve uç seti.
Barkot okuyucu ile pencere programlarından (Orgadata vb.) bilgi transferi.
Ekstra pnömatik mengene.
Geniş mengene opsiyonu ile daha geniş profl işleyebilme – 350 mm.
13’lü magazin ve ek takım tutucu, pens ve uç seti.
Elektrik kabini klima tertibatı.
