INO TESLA 40 İçe ve Dışa Açılanan Çift Kafa Kesim Makinesi 4m

ALU

3 EKSEN | 4m | 45°-90°-135° EĞİM

TESLA 40 İçe ve Dışa Açılanan 4 Metre Çift Kafa Kesim Makinesi 45° 90° 135°

Ürün Özellikleri

Alüminyum profillere özel 600’lük testerelere sahip CNC kontrollü çift başlı kesim makinesi. Kafaların içeri ve dışarı doğru açılanarak aynı anda testerelerin çıkmasıyla profillerin aynı anda iki baştan birden hassas bir şekilde kesilmesi. 600 mm çapında iki adet testere, sprey yağlama ünitesi ile soğutulmaktadır. Kafalar içe ve dışa doğru 45 dereceye yatabilmektedir, ara dereceler manuel ayarlanır.
Hidropnömatik tahrikle, karşıdan gelen testere mekanizması.
3 Eksen Gerçek CNC kontrol ünitesi + Intel i5 PC 8 GB RAM 256 SSID + 24″ dokunmatik TFT-LED ekranlı endüstriyel bilgisayar sayesinde makinenin kontrolü son derece basite indirgenmiş, kesim listesi girilmesi, optimizasyon programlarından optimizasyon listelerinin çekilmesi gibi menülerin kullanımı, kullanıcı dostu özelliklere sahip hale getirilmiştir.

Makine Ölçüleri

Net ölçüler: 5.350 X 1.865 X 1.920 mm.
Paketleme ölçüleri: 5.950 X 2.200 X 2.100 mm.
Ağırlık: 2.000 Kgs.

Profil İşleme Yazılımı

Makine üzerinde dokunmatik panel vasıtasıyla kullanılan bir profil kesme kontrol yazılımı çalışmaktadır. Kesilecek olan profili boyu ve kesme açıları ekrana girilerek makine çalıştırılır. Pencere imalat programlarından gelen verileri USB veya LAN kablo veya Wi-Fi yöntemiyle .csv formatında makineye import edip, liste üzerinden kesim yapmak ve kesilen her bir profile barkod bastırmak mümkündür. İno Makine’ye özel profil işleme yazılımları sayesinde kesim makinelerini işleme merkezleriyle birleştirmek, farklı markalardaki makineleri birbirleriyle haberleştirmek mümkündür.

İşleme Ölçüleri

Net 4.200 mm kesim boyuna sahip olan makine, yazılım desteğiyle 8.000 mm.’ye kadar uzunlukta profilleri ebatlayabilmektedir. Kesim diyagramına göre kesim yüksekliği 325 mm, kesim genişliği 222 mm.’dir. İki kafanın birbirine yaklaştığında 90 derecede net kesim ölçüsü: 609 mm.
İki kafanın birbirine yaklaştığında 45 derecede net kesim ölçüsü: 776 mm.
Kısa parça dayaması ile 45 derecede en kısa kesilebilecek parça ölçüsü: 386 mm.

Gövde

Isıl işlemle normalize edilmiş kaynaklı çelik şase.
Makinenin ana gövdesi 5 Eksenli CNC Çelik İşleme Merkezinde işlenir.
Tüm gövde elektrostatik toz boya ile boyanmıştır.
Çoğunlukla tüm mekanik parçalar kendi CNC işleme merkezlerimizde işlenmiş veya döküm malzeme üzerinden işlenmiştir.
Tasarım esnasında, tasarım ekibimiz operatörlerin makinelerin kullanım kolaylığına ve ergonomisine öncelik verir.
Mekanik yapıda sadece çelik ve alüminyum kullanılmaz; aynı zamanda işleme köprüsünün ağırlığını azaltmak ve makineye daha estetik bir görünüm vermek için fiberglas döküm parçalar da kullanılır.

Ana Freze Motorları

3,0 kW 2.800 rpm testere motorları.
Testere ebadı: 600 mm.

Elektrik Panosu ve Kumanda Terminali

Elektrik panosu makinenin sağ tarafına kaynaklı bir şekilde yerleştirilmiştir. Kumanda panosu da operatörün en kolay kullanacağı şekilde makine elektrik panosundan uzanan bir kolla tam olarak operatörün önüne yerleştirilmiştir.

Eksen Özellikleri

İkinci kafa hareketi, sonsuz dişli helisel kramyer üzerinde pinyonun redüktörlü servo motor ve servo sürücüyle hareket etmesi ve kafayı lineer kızaklar üzerinde itmesi ile sağlanmakta, kesim ölçülerinde 0,1 mm. / 1 m. hassasiyete ulaşmaktadır.
45-90-135 dereceler kontrol panelinden otomatik ayarlanırken ara dereceler manuel ayarlanabilmektedir.

Standart Donanım

3 Eksen Gerçek CNC kontrol ünitesi + Intel i5 PC 8 GB RAM 256 SSID + 24″ dokunmatik TFT-LED ekranlı endüstriyel bilgisayar.
Windows 10 işletim sistemi.
600 mm.’lik testereler.
3,0 kW 2.800 rpm testere motorları.
Testerelerin sprey yağlama ünitesiyle otomatik olarak soğutulması.
Egzantrik testere hareketi ve hidropnömatik besleme mekanizması ile çok temiz kesim yüzeyi.
Kesim kafalarının pnömatik olarak 45-90-135 derecelere otomatik yatması, ara derecelerin manuel ayarlanması.
Otomatik beslemeli kesim özelliği ile alüminyum profillerin dilimlenebilmesi.
Hareketli kafanın beslemesi ve sabit kafanın farklı derecelere otomatik olarak yatmasıyla farklı ölçülerde farklı derecelerde kesimleri otomatik olarak yapabilmektedir.
Her iki kafada da otomatik inen kalkan koruma kapakları.
2’şer adet yatay, 1’er adet dikey profil sıkıştırma ünitesi.
Manuel profil destek ünitesi – 1 Adet.
Hareketli kafaya bağlı konveyör.

Opsiyonel Donanım

Pencere imalat programlarından data transferi.
Profil yükseklik ölçüm aparatı ve yazılım desteği.
Reçete kesim ile kesilecek olan profillerinin sırası ve ebatlarının önden programlanıp makineye yüklenmesi.
Barkod yazıcı ünitesi.

Kullanıcı Oyu  0
Teklif İste

Ürün Yorumları

Henüz inceleme eklenmedi.

Yorum ekle

Yorum Ekle

Benzer Ürünler

Tümünü Gör

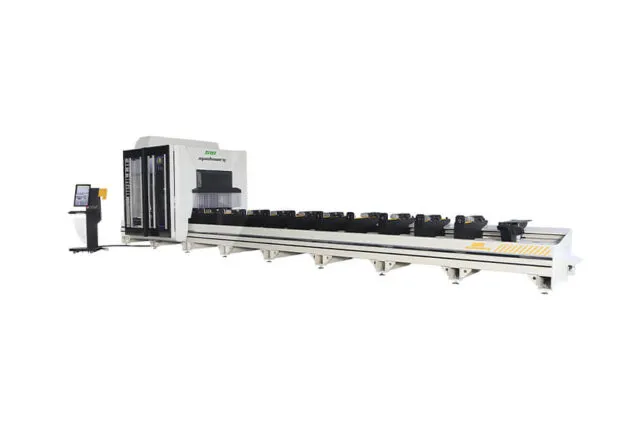

İNO CALIFORNIA 4 Eksen CNC Profil İşleme Merkezi
