INO BOXTER 4S 4 Eksen CNC Profil İşleme Merkezi

Ürün Özellikleri

X-Y-Z-A eksenlerinde hareket eden kompakt dizayn açık tip çift istasyon CNC profil işleme merkezidir. Spindle ünitesi 0-180 dereceler arası her derecede bağımsız olarak pozisyonlanır ve işleme yapabilir. Dördüncü eksen özelliği budur. Alüminyum başta olmak üzere, PVC, demir, çelik, bakır gibi her türlü profili işleyebilmektedir. İşlediği alaşımın sertliğine göre farklı tipte freze uçları kullanılır.
CNC kontrol ünitesi ve servo motorla donatılmış olan çelik gövde üzerinde hareket eden hızlı freze kafası ile alüminyum profiller üzerinde serbest olarak çalışmaktadır. Makine başında bulunan pnömatik referans noktası otomatik olarak kalkmakta ve profillerin sıfır noktasını belirlemektedir.

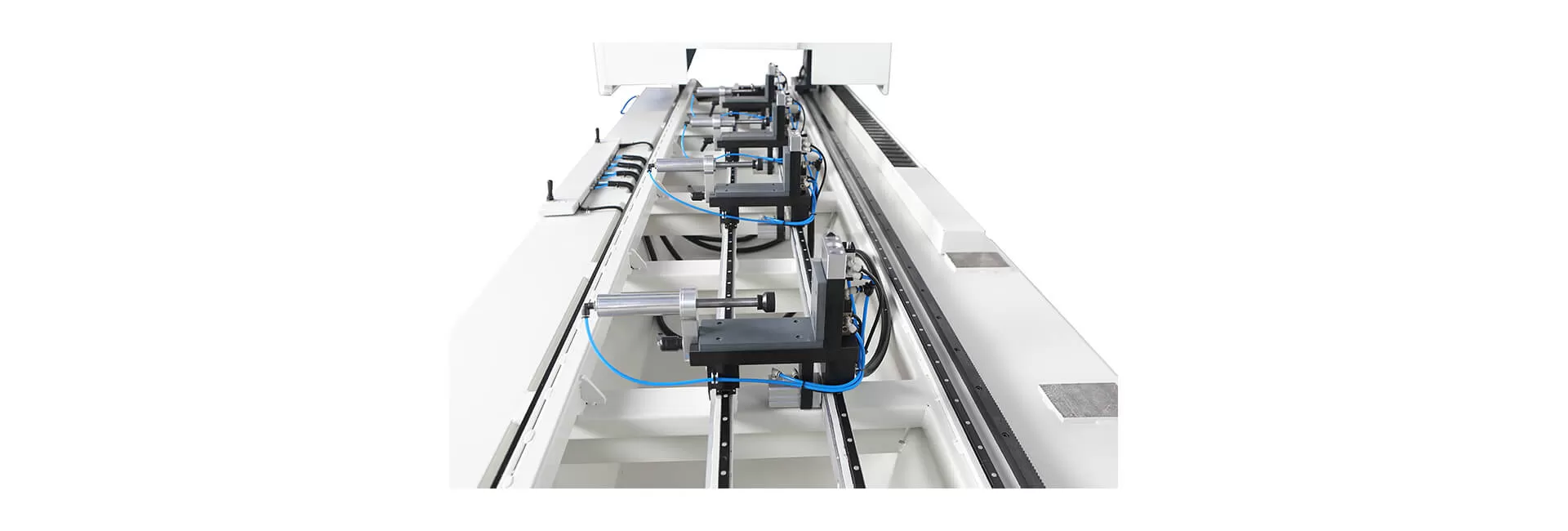

Profil sıkma pnömatik mengeneleri makinede standart olarak 4 adet sunulmuştur. Profil işleme yazılımı ekranından mengenelerin yerleri belirlenebildiği gibi, opsiyonel olarak sunulan otomatik pozisyonlamalı mengene sistemi ile mengeneler işleme köprüsü tarafıdan da pozisyonlanabilmektedir.

Makine önünde bulunan lazer ışık bariyerleri profiller işlenirken kapanmakta, işlem bitince otomatik olarak açılarak operatörü bilgilendirmektedir.

Makine Ölçüleri

Net ölçüler: 4.125 X 1.466 X 2.073 mm.
Paketleme ölçüleri: 4.200 X 1.500 X 2.100 mm.
Ağırlık: 1.800 Kgs.

Profil İşleme Yazılımı

Kapı & Pencere imalatı için özelleştirilmiş bir yazılım ile çalışmakta ve klemp pozisyonları, profil oriyentasyonu ve profille ilgili bütün bilgilendirme kendi arayüzü üzerinden operatöre gösterilmektedir. Profil İşleme Yazılımı sayesinde kapı ve pencere profillerinin dxf çizimleri yazılım tarafından import edilir, işlenecek kapı profilinin ebadı girilir, daha sonra makrolar halinde menteşe tipi, kilit tipi seçilir ve işleme programı çıktısı alınarak program arayüzünde listelenir. Profil boyları değiştikçe, profil işleme yazılımı parametrik olarak aynı işlemleri farklı boylar üzerinde yerleştirir, tüm hesaplamaları kendi yaparak işleme program dosyasını hazırlar.

İşleme Ölçüleri

Profil işleme boyu 3.040 mm.’dir, ikinci dayama yardımıyla 6 metreye kadar profilleri işleyebilir. Profil işleme ebatları profil üstünden ve arkasından 210 mm. X 210 mm.’dir; profili üstten, arkadan ve önden işlemek istendiğinde 120 mm.X175 mm.’dir. Bu ebatlar dahilinde alüminyum kapı-pencere ve cephe imalatlarında, katlanır, sürme, pergole profillerine kadar her türlü profil veya mobilya sektörüne hitap eden endüstriyel profiller işlenebilmektedir.

Gövde

Isıl işlemle normalize edilmiş kaynaklı çelik şase.
Makinenin ana gövdesi 5 Eksenli CNC Çelik İşleme Merkezinde işlenir.
Tüm gövde elektrostatik toz boya ile boyanmıştır.
Çoğunlukla tüm mekanik parçalar kendi cnc işleme merkezlerimizde işlenmiş veya döküm malzeme üzerinden işlenmiştir.
Tasarım esnasında, tasarım ekibimiz operatörlerin makinelerin kullanım kolaylığına ve ergonomisine öncelik verir.
Mekanik yapıda sadece çelik ve alüminyum kullanılmaz; aynı zamanda işleme köprüsünün ağırlığını azaltmak ve makineye daha estetik bir görünüm vermek için fiberglas döküm parçalar da kullanılır.

Ana Freze Motorları

Hızlı freze kafası ISO30 takım tutuculu 9,0 kW 20.000 rpm ile çalışmaktadır ve 5’li takım değiştirme magazinine sahiptir.

Takım Değiştirme Magazini

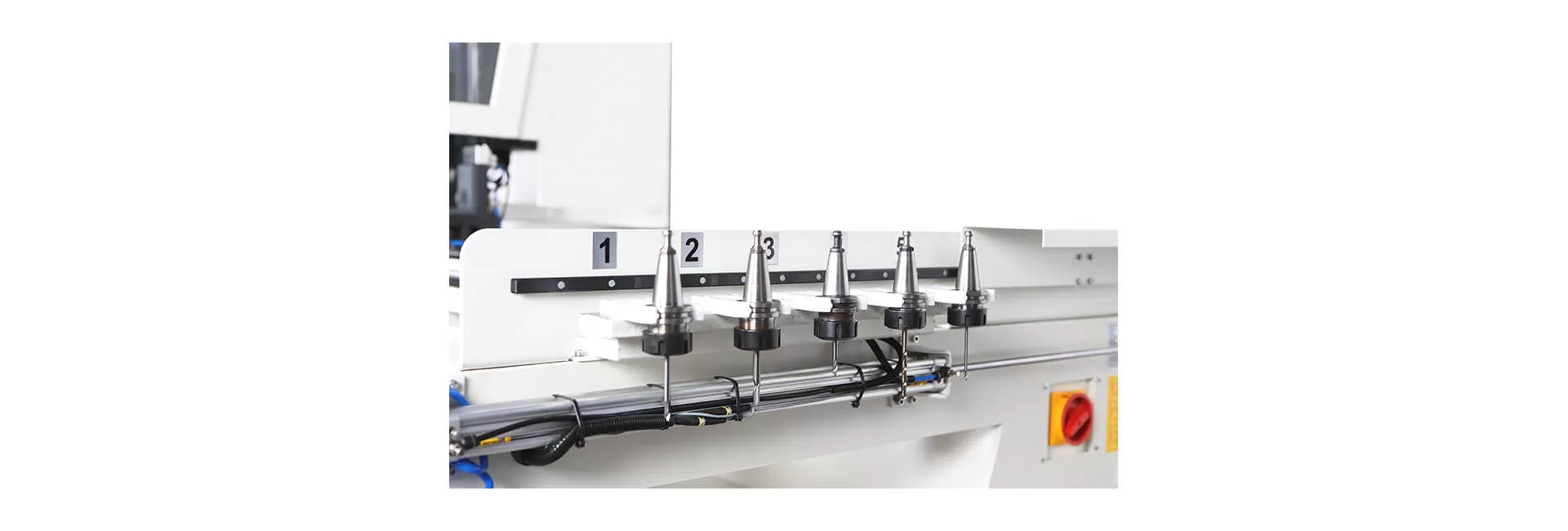

Makinenin sonuna yerleştirilmiş 5’li “Lineer Tip” magazindir. Takımlar yan yana yerleştirilmiştir. 4 adet freze takımı, bir adet de disk freze bağlanabilmektedir. Magazinin üstü pnömatik hareketli fiber materyalden imâl edilmiş bir koruma kapağıyla kapanmıştır. Bu kapağın görevi, takımları talaştan korumaktır. Magazinin hemen arkasında bulunan üzeri pleksi kaplı kapak sayesinde de takımlara ulaşmak ve zerlerine bağlı pens ve uçları değiştirmek son derece basittir.

Elektrik Panosu ve Kumanda Terminali

Elektrik panosu makine üzerine entegredir. Standart olarak cebri fan soğutmalıdır, sıcak iklimlere has opsiyonel olarak klima tertibatıyla da soğutulabilir. Kumanda terminali de ayrı bir kiosk olarak tasarlanmıştır, elektrik panosuna 5 metrelik bir kablo ile bağlıdır. Kumanda terminali de tekerleklidir ve makine etrafında operatöre en uygun yere konumlandırılabilmektedir. Bu konumlandırma sayesinde operatör makinenin her noktasına kolaylıkla ulaşabilmektedir ve işleme esnasında makineyi istediği yerden takip edebilir. Kumanda terminali üzerinde, Endüstriyel PC ve ekranı, makine on/off düğmesi, eksenleri +/- hareket ettiren düğmeler, makine ilerleme hızını yöneten potansiyometre butonlarının yanında klavye ve mouse bulunmaktadır.

Eksen Özellikleri

X-ekseni Servo Motor ve Planet redüktör yardımıyla, kramyer diş, pinyon ve lineer kızaklar üzerinde hareket etmektedir. Eksen hızı 50 m./dk’dir.
Y-ekseni Servo Motor ve Planet redüktör yardımıyla, kramyer diş, pinyon ve lineer kızaklar üzerinde hareket etmektedir. Eksen hızı 50 m./dk.
Z-ekseni 25 hadve 25’lik Vidalı mil üzerinde 1/1 redüksiyonlu kaplin ile hareket etmektedir. Eksen hızı 25 m./dk. A-Ekseni 1:120 oranında boşluksuz Harmonik redüktör ile dönmektedir.

Standart Donanım

İki adet pnömatik referans noktası.
Manuel pozisyonlamalı pnömatik mengene grubu.
9,0 kw 20.000 rpm ISO 30 spindle ve 5’li takım değiştirme magazini.
Lazer ışık güvenlik bariyerleri.
Sprey yağlama tertibatı.
Eksen yataklarının yağlanması.
3D CAD-CAM Uni_Link software.
21.5″ TFLED Ekran intel PC i5 işlemcili 8 GB RAM 256 SSID Windows10PRO.

Opsiyonel Donanım

Pnömatik mengenelerin otomatik pozisyonlanması.
Disk freze 100 mm.
5 adet takım tutucu, pens ve uç seti.
Barkod okuyucu ile pencere programlarından (Orgadata vb.) bilgi transferi.
Elektrik kabini klima tertibatı.
