ino XP 7000 – 3 Eksen CNC Profil İşleme Merkezi

Ürün Özellikleri

XP 7000, 7.000 mm. işleme alanına sahip, 3+1 eksen CNC işleme merkezimizdir.
450 mm. x 300 mm. işleme yüksekliği ve genişliği sayesinde her türlü alüminyum profilin işlenmesinde kullanılabilmektedir.
X-Y-Z eksenlerinde hareketli CNC Profil İşleme Merkezidir.
Freze kafasını taşıyan köprü sistemi redüktörlü servo motor ile hareket etmekte ve 0,1 mm./ 1mm. hassasiyete sahiptir. Bu hassasiyet yüksek kalite kontrol sistemi ile sağlanmaktadır.
Freze motoru yüksek güçlü 24.000 devir dönmekte ve en kalın alüminyum profilleri bile işleyebilmektedir.
XP 7000 CNC işlem merkezinin sunduğu en büyük avantaj, çift istasyon çalışma özelliği sayesinde, bir cnc makineden alınabilecek verimi ve kapasiteyi iki katına çıkarıyor olmasıdır.
Üstelik en geniş çap – ebatlarda alüminyum profilleri işleyebiliyor olması da ürüne ayrı bir değer katmaktadır.
İno Makine ino XP 7000, geniş profil işleme kapasitesiyle hem cephe doğrama profili işleyen firmalar için hem de endüstriyel profil işleyen firmalar için hızı ve hassasiyetiyle çok ekonomik bir çözümdür.
Özellikle Panel Cephe sistemi kullanan Mimari Cephe Uygulama firmalarında her tip panel profili üzerinde bütün delme ve frezeleme işlemlerini yapabilmektedir.
Kaplin delikleri, kulakçık delikleri, açılı ankeraj bağlantı delikleri, binili ankeraj bağlantı slotları gibi işlemeleri son derece basit bir şekilde çözer ve kullanıcısına para kazandırır.
Endüstriyel tip ağır sanayi profillerinde de kuvvetli gövde yapısı ile kalın etli profillere 4-5 mm talaşı tek seferde pasoya girerek kaldırabilir, kullanıcısına vakit kazandırır.
CNC kontrol sistemi ve yüksek hassasiyette fırçasız servo motorlarla hareket eden eksenler birbirleriyle mükemmel bir uyu içinde çalışarak metrede onda bir milim hassasiyeti sağlar.
Profil işleme yazılımı programı ile step dosyası olsun IGS dosyası olsun, endüstriyel tasarım ekibinden gelen tasarımları hiçbir konvertöre sokmadan 3 boyutlu haliyle okuyabilir ve otomatik takımlandırma opsiyonuyla minimum zamanda işlenmesine yardımcı olur.
Bütün Alüminyum Profil İşleme sektörüne hitap eden, dünya piyasası tarafından kabul görmüş, ekonomisiyle rakiplerine büyük üstünlük sağlayan bir makinedir.
450 mm’lik Y ekseni net işleme alanı ile cephe sektöründe geniş güneş kırıcıları bile işleyebilirken, endüstriyel tarafta en geniş havalandırma kanalları veya mafsal profillerinin üzerindeki tüm delik delme işlemlerini hatasız bir şekilde yapar.

Makine Ölçüleri

Net ölçüler: 9.300 X 2.300 X 2.350 mm.
Paketleme ölçüleri: 9.900 X 2.300 X 2.350 mm.
Ağırlık: 3.200 Kgs.

Profil İşleme Yazılımı

Profil işlemek için özelleştirilmiş bir yazılım ile çalışmaktadır.
Profil İşleme Yazılımı sayesinde işlenecek profillerinin dxf çizimleri operatör tarafından import edilir ve ekranda 3 boyutlu olarak gösterilir, işlenecek profilin ebadı girilir, her bir delik veya slot veya serbest şekil birer makro olarak kaydedilir, daha sonra bu makrolar, profil üzerinde yapılacak olan işlemler olarak tanıtılır; makrolar seçilir ve profil üzerine yerleştirilir.
Farklı profillerde aynı işlemler olması durumunda yazılım parametrik olarak aynı işlemleri farklı boy ve ebattaki profiller üzerine oturtur, tüm hesaplamaları kendi yaparak işleme programını hazırlar ve simülasyon ekranından işbu işlemleri gösterebilir. Yapılan işleme programları listelenir, profil oryantasyonu, 3 boyutlu görüntüsü, boyu, işlemleri, müşteri bilgisi vs. hepsi bu listede görünür.
Operatör liste üzerinden sıradaki işlemi seçerek makineyi çalıştırır.
Profil işleme yazılımı operatöre en az iş kalacak şekilde tasarlanmış ve geliştirilmiştir.
Sadece makine başında operatörle değil, işleri hızlandırmak adına aynı zamanda ofiste de makineye program hazırlamak istendiği durumda ofis programı kullanılır.
Ofis versiyonunda ise ofiste çalışan tekniker kolaylıkla makine yanındaymış gibi işlemleri hazırlayıp simülasyon ekranında görebilir, işleme programlarını hazırlamakla kalmaz, işlenecek profillerin kesim boylarına göre optimize bir kesim listesi hazırlayarak kesim makinesine bilgi de export edebilir.
Kesim makinesinden barkod çıkarır, işleme merkezi operatörü işbu barkodu işleme merkezine okutarak profili işletir.
Opsiyonel olarak Orgadata, Schücal ReynaPRO ve benzeri imalat yazılımlarından bilgi import ederek, makinelerdeki işleme programlarını hazırlar.
İşletme bünyesinde bulunan farklı makinelere de ek lisans alınarak bu işleme programları, markalarından bağımsız olarak diğer makinelerde de çalıştırılabilir, paylaştırılabilir.

İşleme Ölçüleri

Profil işleme boyu 7.300 mm.’dir, iki ayrı istasyonda 3.500 mm.’ye kadar 2 ayrı profili koyup işlemek mümkündür.
Profil işleme ebatları profil üstünden ve arkasından 400 mm. X 300 mm.’dir; profili üstten, arkadan ve önden işlemek istendiğinde 300 mm. X 300 mm.’dir.

Gövde

Isıl işlemle normalize edilmiş kaynaklı çelik şase.
Makinenin ana gövdesi 5 Eksenli CNC Çelik İşleme Merkezinde işlenir.
Tüm gövde elektrostatik toz boya ile boyanmıştır.
Çoğunlukla tüm mekanik parçalar kendi cnc işleme merkezlerimizde işlenmiş veya döküm malzeme üzerinden işlenmiştir.
Tasarım esnasında, tasarım ekibimiz operatörlerin makinelerin kullanım kolaylığına ve ergonomisine öncelik verir.
Mekanik yapıda sadece çelik ve alüminyum kullanılmaz; aynı zamanda işleme köprüsünün ağırlığını azaltmak ve makineye daha estetik bir görünüm vermek için fiberglas döküm parçalar da kullanılır.

Ana Freze Motorları

İno’ya has çift spindle çalışma tertibatıyla donatılmıştır.
Bir tane üstten çalışan hızlı freze kafası ISO30 takım tutuculu 7,5 kW 24.000 rpm ile çalışmaktadır ve 8’li takım değiştirme magazinine sahiptir.
Opsiyonel olan ikinci hızlı freze kafası ER 20 tipi takım tutuculu 3,0 kW 18.000 rpm ile çalışmaktadır ve yatay olarak konumlandırılmış ve diğer kafanın önünde durmaktadır; profillerin yanlarından işlem olması durumunda bu freze kafası çalışmaktadır.
Opsiyonel olarak 8.5 kW HSK F-63 takım tutuculu 24.000 rpm spindle da bağlanabilmektedir.

Takım Değiştirme Magazini

Makinenin ortasına yerleştirilmiş 8’li “Lineer Tip” magazindir.
Takımlar yan yana yerleştirilmiştir.
7 adet freze takımı, bir adet de disk freze bağlanabilmektedir.
Magazinin üstü pnömatik hareketli fiber materyalden imâl edilmiş bir koruma kapağıyla kapanmıştır.

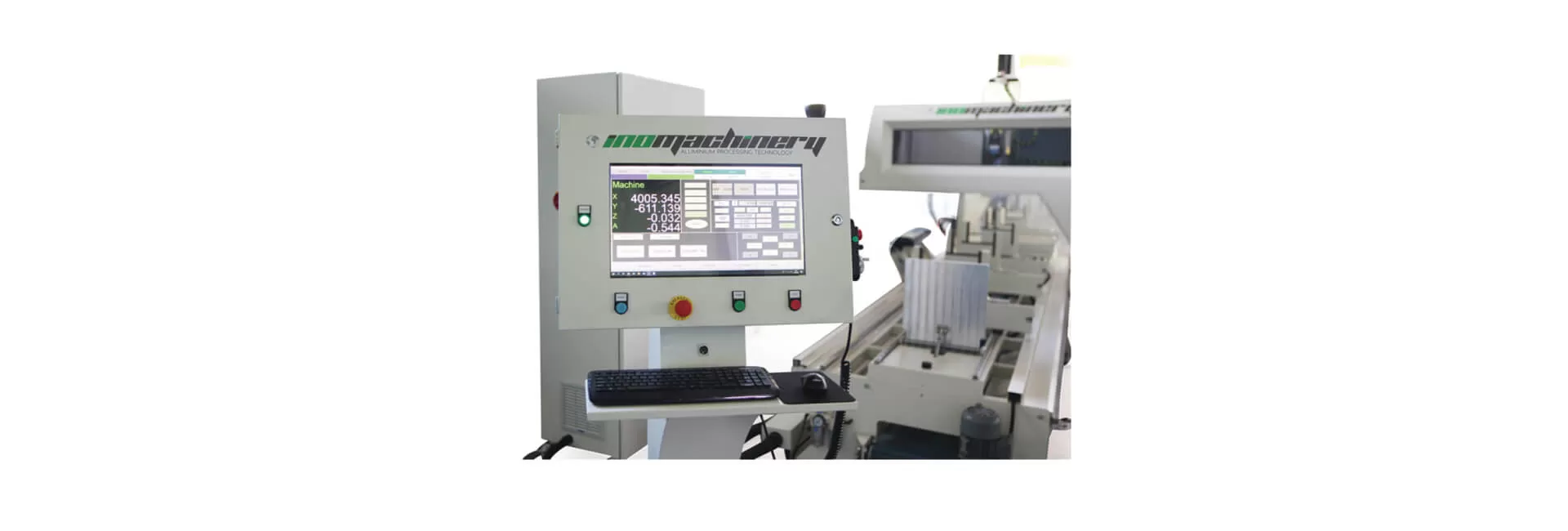

Elektrik Panosu ve Kumanda Terminali

Elektrik panosu tekerlekli olarak makineden ayrı konumlandırılmıştır.
Standart olarak cebri fan soğutmalıdır, sıcak iklimlere has opsiyonel olarak kilima tertibatıyla da soğutulabilir.
Kumanda terminali de ayrı bir kiosk olarak tasarlanmıştır, elektrik panosuna 5 metrelik bir kablo ile bağlıdır.
Kumanda terminali de tekerleklidir ve makine etrafında operatöre en uygun yere konumlandırılabilmektedir.
Bu konumlandırma sayesinde operatör makinenin her noktasına kolaylıkla ulaşabilmektedir ve işleme esnasında makineyi istediği yerden takip edebilir.
Kumanda terminali üzerinde, Endüstriyel PC ve ekranı, makine on/off düğmesi, eksenleri +/- hareket ettiren düğmeler, makine ilerleme hızını yöneten potansiyometre butonlarının yanında klavye ve mouse bulunmaktadır.

Eksen Özellikleri

X-ekseni Servo Motor ve Planet redüktör yardımıyla, kramyer diş, pinyon ve lineer kızaklar üzerinde hareket etmektedir.
Eksen hızı 80 m./dk’dir.
Y-ekseni Servo Motor ve Planet redüktör yardımıyla, kramyer diş, pinyon ve lineer kızaklar üzerinde hareket etmektedir.
Eksen hızı 65 m./dk.
Z-ekseni 25 hadve 25’lik Vidalı mil üzerinde 1/1 redüksiyonlu kaplin ile hareket etmektedir.
Eksen hızı 25 m./dk.

Standart Donanım

İki adet pnömatik referans noktası.
Manuel pozisyonlamalı pnömatik mengene grubu.
7,5 kw 24.000 rpm ISO 30 spindle ve 8’li takım değiştirme magazini.
Makine koruma kapağı.
Sprey yağlama tertibatı.
Eksen yataklarının yağlanması.
3D CAD-CAM software.
19″ Dokunmatik Intel PC + lisanslı Windows 10.

Opsiyonel Donanım

Pnömatik mengenelerin otomatik pozisyonlanması.
Disk freze 300 mm.
8,5 kW 24.000 rpm HSKF-63 tutuculu spindle.
8 adet takım tutucu, pens ve uç seti.
Barkod okuyucu ile pencere programlarından (Orgadata vb.) bilgi transferi.
Talaş tahliye konveyörü.
Ekstra pnömatik mengene.
Elektrik kabini klima tertibatı.
