İNO XC 3000 48 4 Eksen CNC Profil İşleme Merkezi

ALU

4

ürün açıklamasıdır.

Ürün Özellikleri

X-Y-Z-A eksenlerinde hareket eden kompakt dizayn Kabinli çift kapaklı ve çift istasyonlu CNC profil işleme merkezidir. Spindle ünitesi 0-180 dereceler arası her derecede bağımsız olarak pozisyonlanır ve işleme yapabilir. Dördüncü eksen özelliği budur. Alüminyum başta olmak üzere, PVC,demir, çelik, bakır gibi her türlü profili işleyebilmektedir. İşlediği alaşımın sertliğine göre farklı tipte freze uçları kullanılır.

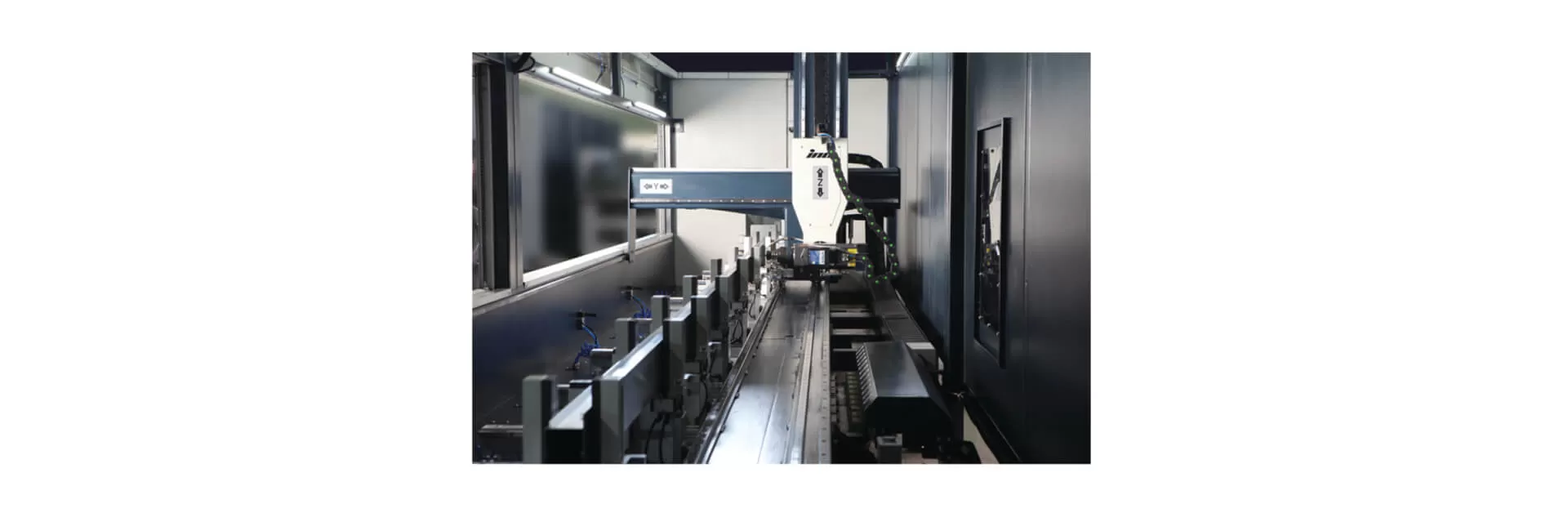

CNC kontrol ünitesi ve servo motorla donatılmış olan çelik gövde üzerinde hareket eden hızlı freze kafasıı ve 12 pozisyonlu takım değiştirme magazini ile alüminyum profiller üzerinde serbest olarak çalışmaktadır. Makine başında ve ortasında bulunan pnömatik referans noktaları otomatik olarak kalkmakta ve profillerin sıfır noktasını belirlemektedir.

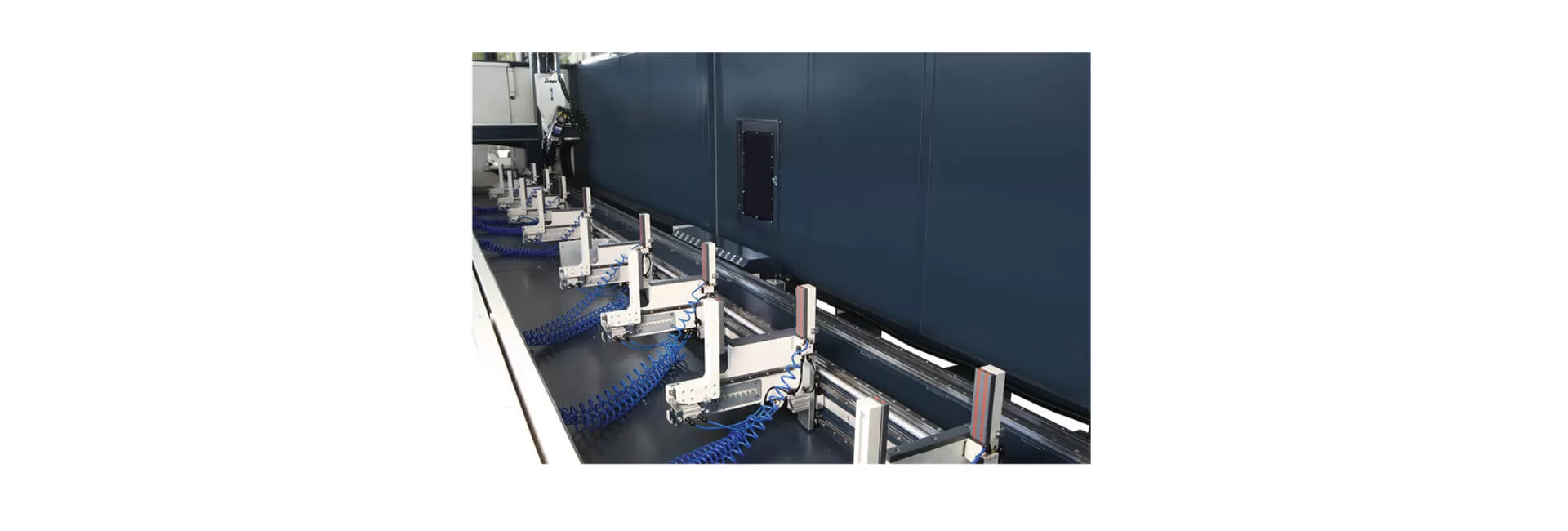

Profil sıkma pnömatik mengeneleri makinede standart olarak 8 adet sunulmuştur. Profil işleme yazılımı ekranından mengenelerin yerleri belirlenebildiği gibi, opsiyonel olarak sunulan otomatik pozisyonlamalı mengene sistemi ile mengeneler işleme köprüsü tarafıdan da pozisyonlanabilmektedir.
Kabin önünde bulunan koruma kapakları profiller işlenirken kapanmakta, işlem bitince otomatik olarak açılarak operatörü bilgilendirmektedir. Kabin önünde iki adet farklı kontrol edilen koruma kapağı bulunmaktadır. Bu sayede çift istasyon profil işlemek mümkündür.

Makine Ölçüleri

Net ölçüler: 9.500 X 1.820 X 2.228 mm.
Paketleme ölçüleri: 9.700 X 2.000 X 2.300 mm.
Ağırlık: 5.700 Kgs.

Profil İşleme Yazılımı

Profil işlemek için özelleştirilmiş bir yazılım ile çalışmaktadır.
Profil İşleme Yazılımı sayesinde işlenecek profillerinin dxf çizimleri operatör tarafından import edilir ve ekranda 3 boyutlu olarak gösterilir, işlenecek profilin ebadı girilir, her bir delik veya slot veya serbest şekil birer makro olarak kaydedilir, daha sonra bu makrolar, profil üzerinde yapılacak olan işlemler olarak tanıtılır; makrolar seçilir ve profil üzerine yerleştirilir.
Farklı profillerde aynı işlemler olması durumunda yazılım parametrik olarak aynı işlemleri farklı boy ve ebattaki profiller üzerine oturtur, tüm hesaplamaları kendi yaparak işleme programını hazırlar ve simülasyon ekranından işbu işlemleri gösterebilir.
Yapılan işleme programları listelenir, profil oryantasyonu, 3 boyutlu görüntüsü, boyu, işlemleri, müşteri bilgisi vs. hepsi bu listede görünür.
Operatör liste üzerinden sıradaki işlemi seçerek makineyi çalıştırır.
Profil işleme yazılımı operatöre en az iş kalacak şekilde tasarlanmış ve geliştirilmiştir.
Sadece makine başında operatörle değil, işleri hızlandırmak adına aynı zamanda ofiste de makineye program hazırlamak istendiği durumda ofis programı kullanılır.
Ofis versiyonunda ise ofiste çalışan tekniker kolaylıkla makine yanındaymış gibi işlemleri hazırlayıp simülasyon ekranında görebilir, işleme programlarını hazırlamakla kalmaz, işlenecek profillerin kesim boylarına göre optimize bir kesim listesi hazırlayarak kesim makinesine bilgi de export edebilir. Kesim makinesinden barkod çıkarır, işleme merkezi operatörü işbu barkodu işleme merkezine okutarak profili işletir.
Opsiyonel olarak Orgadata, Schücal ReynaPRO ve benzeri imalat yazılımlarından bilgi import ederek, makinelerdeki işleme programlarını hazırlar.
İşletme bünyesinde bulunan farklı makinelere de ek lisans alınarak bu işleme programları, markalarından bağımsız olarak diğer makinelerde de çalıştırılabilir, paylaştırılabilir.

İşleme Ölçüleri

Profil işleme boyu 8.000 mm.’dir, iki ayrı istasyonda 3.750 mm.’ye kadar 2 ayrı profili koyup işlemek mümkündür. Profil işleme ebatları profil üstünden ve arkasından 230 mm. X 235 mm.’dir. Opsiyonel “Genişletilmiş Profil Sıkıştırma Pistonları” ek donanımı ile bu ölçü 350 mm. X 235 mm.’e kadar genişletilebilir; profili üstten, arkadan ve önden işlemek istendiğinde 155 mm.X235 mm.’dir. Bu ebatlar dahilinde her türlü otomotiv, havacılık, mobilya sektörüne hitap eden endüstriyel profiller veya alüminyum kapı-pencere ve cephe imalatlarında, panel sistemler dahil olmak üzere en geniş profillere kadar profil işleyebilmektedir.

Gövde

Isıl işlemle normalize edilmiş kaynaklı çelik şase.
Makinenin ana gövdesi 5 Eksenli CNC Çelik İşleme Merkezinde işlenir.
Tüm gövde elektrostatik toz boya ile boyanmıştır.
Çoğunlukla tüm mekanik parçalar kendi cnc işleme merkezlerimizde işlenmiş veya döküm malzeme üzerinden işlenmiştir.
Tasarım esnasında, tasarım ekibimiz operatörlerin makinelerin kullanım kolaylığına ve ergonomisine öncelik verir.
Mekanik yapıda sadece çelik ve alüminyum kullanılmaz; aynı zamanda işleme köprüsünün ağırlığını azaltmak ve makineye daha estetik bir görünüm vermek için fiberglas döküm parçalar da kullanılır.

Ana Freze Motorları

Hızlı freze kafası hava soğutmalı, ISO30 takım tutuculu 7,5 kW 24.000 rpm ile çalışmaktadır ve 12’li takım değiştirme magazinine sahiptir. Opsiyonal olarak sıvı soğutmalı, HSK F-63 takım tutuculu 10.0 kW 24.000 rpm versiyon da tercih edilebilir.

Takım Değiştirme Magazini

Makinenin sonuna yerleştirilmiş 12’li “Lineer Tip” magazindir.
Takımlar yan yana yerleştirilmiştir.
11 adet freze takımı, bir adet de disk freze bağlanabilmektedir.
Magazinin üstü pnömatik hareketli fiber materyalden imâl edilmiş bir koruma kapağıyla kapanmıştır.
Bu kapağın görevi, takımları talaştan korumaktır.
Magazinin hemen arkasında bulunan üzeri pleksi kaplı kapak sayesinde de takımlara ulaşmak ve zerlerine bağlı pens ve uçları değiştirmek son derece basittir.

Elektrik Panosu ve Kumanda Terminali

Elektrik panosu makine üzerine entegredir.
Standart olarak cebri fan soğutmalıdır, sıcak iklimlere has opsiyonel olarak klima tertibatıyla da soğutulabilir.
Kumanda terminali de makineye sağa sola çevrilebilen ve kendi ekseninde 180 derece dönebilen teleskopik kolla bağlıdır.
Kumanda terminali çift kapaklı versiyonlarda makinenin tam ortasına yerleştirilmiştir.
Bu konumlandırma sayesinde operatör makinenin her noktasına kolaylıkla ulaşabilmektedir.
Kumanda terminali üzerinde, Endüstriyel PC ekranı, makine on/off düğmesi, eksenleri +/- hareket ettiren düğmeler, makine ilerleme hızını yöneten potansiyometre butonlarının yanında klavye ve mouse bulunmaktadır.

Eksen Özellikleri

X-ekseni Servo Motor ve Planet redüktör yardımıyla, kramyer diş, pinyon ve lineer kızaklar üzerinde hareket etmektedir. Eksen hızı 70 m./dk.
Y-ekseni Servo Motor ve Planet redüktör yardımıyla, kramyer diş, pinyon ve lineer kızaklar üzerinde hareket etmektedir. Eksen hızı 65 m./dk.
Z-ekseni 20 hadve 20’lik Vidalı mil üzerinde 1/1 redüksiyonlu kaplin ile hareket etmektedir. Eksen hızı 25 m./dk. A-Ekseni 1:120 oranında boşluksuz Harmonik redüktör ile dönmektedir.

Standart Donanım

İki adet pnömatik referans noktası ile ister tek istasyonda uzun boylu profil işleme ister 2 istasyonda 2 farklı profil işleme mümkündür.
Manuel pozisyonlamalı pnömatik mengene grubu.
7,5 kw 24.000 rpm ISO 30 spindle ve 12’li takım değiştirme magazini.
Otomatik hareketli makine kapağı.
Sprey yağlama tertibatı.
Eksen yataklarının yağlanması.
3D CAD-CAM software Uni_Link.
19” Dokunmatik Intel PC + lisanslı Windows10.

Opsiyonel Donanım

Pnömatik mengenelerin otomatik pozisyonlanması.
Standart spindle HSK F-63 takım tutucuya çevrilmesi.
Disk freze 200 mm.
10,0 kW 24.000 rpm HSKF-63 tutuculu spindle.
12 adet takım tutucu, pens ve uç seti.
Barkot okuyucu ile pencere programlarından (Orgadata vb.) bilgi transferi.
Ekstra pnömatik mengene.
Geniş mengene opsiyonu ile daha geniş profl işleyebilme – 350 mm.
Elektrik kabini klima tertibatı.
