İNO Boxter (XC 1000) 3+1 Eksen CNC Profil İşleme Merkezi

Ürün Özellikleri

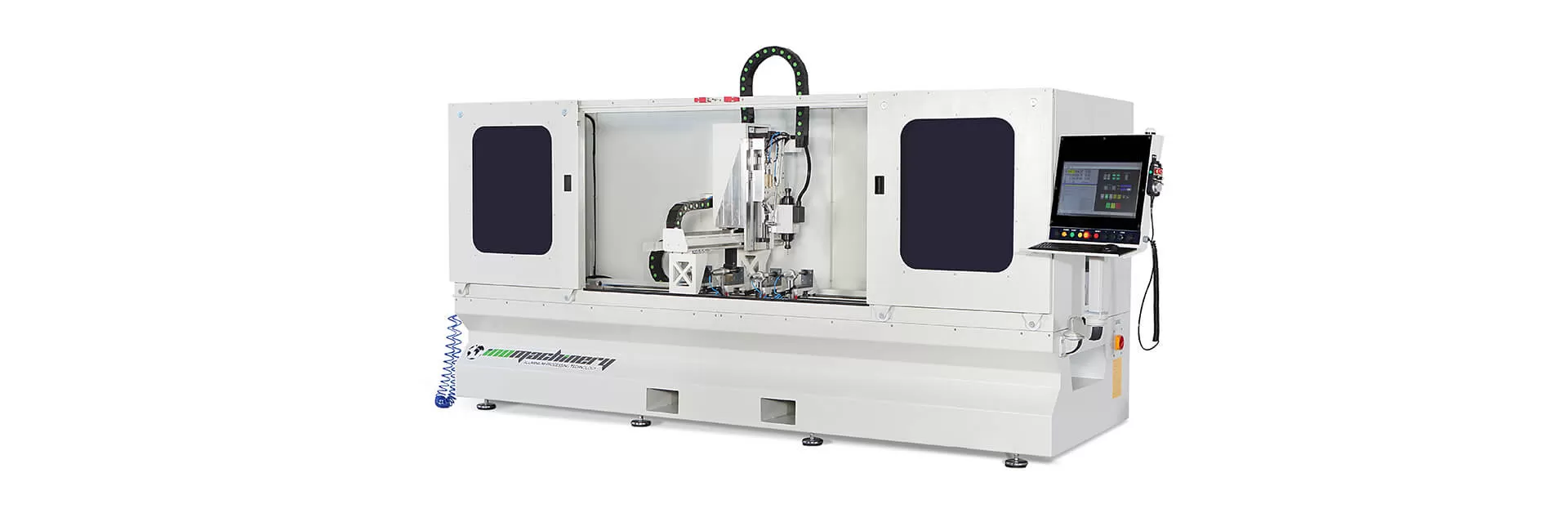

X-Y-Z eksenlerinde hareket eden ekonomik dizayn Kabinli CNC profil işleme merkezi olup, Alüminyum ve PVC profilleri işleyebilmektedir. Özellikle Kapı ve Pencere profilleri için dizayn edilmiştir. CNC kontrol ünitesi ve servo motorla donatılmış olan çelik gövde üzerinde hareket eden hızlı freze kafası ile profiller üzerinde serbest olarak çalışmaktadır. Makine başında ve sonunda bulunan referans noktası manuel olarak kalkmakta ve profillerin sıfır noktasını belirlemektedir.

Pnomatik Mengene

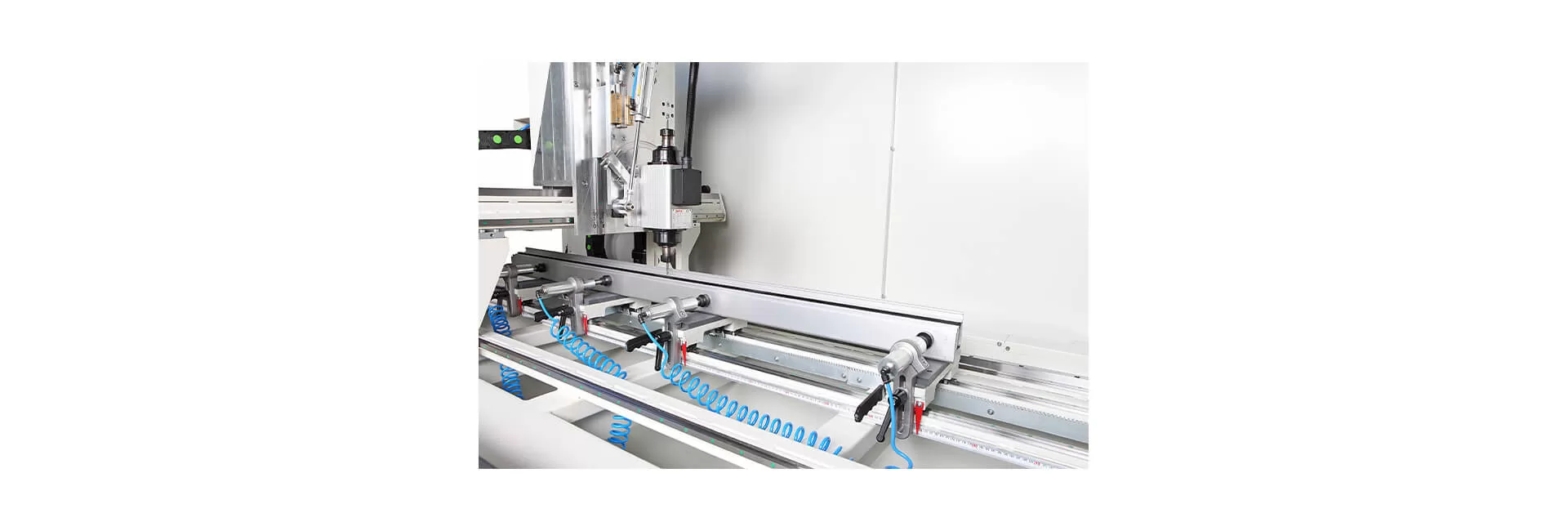

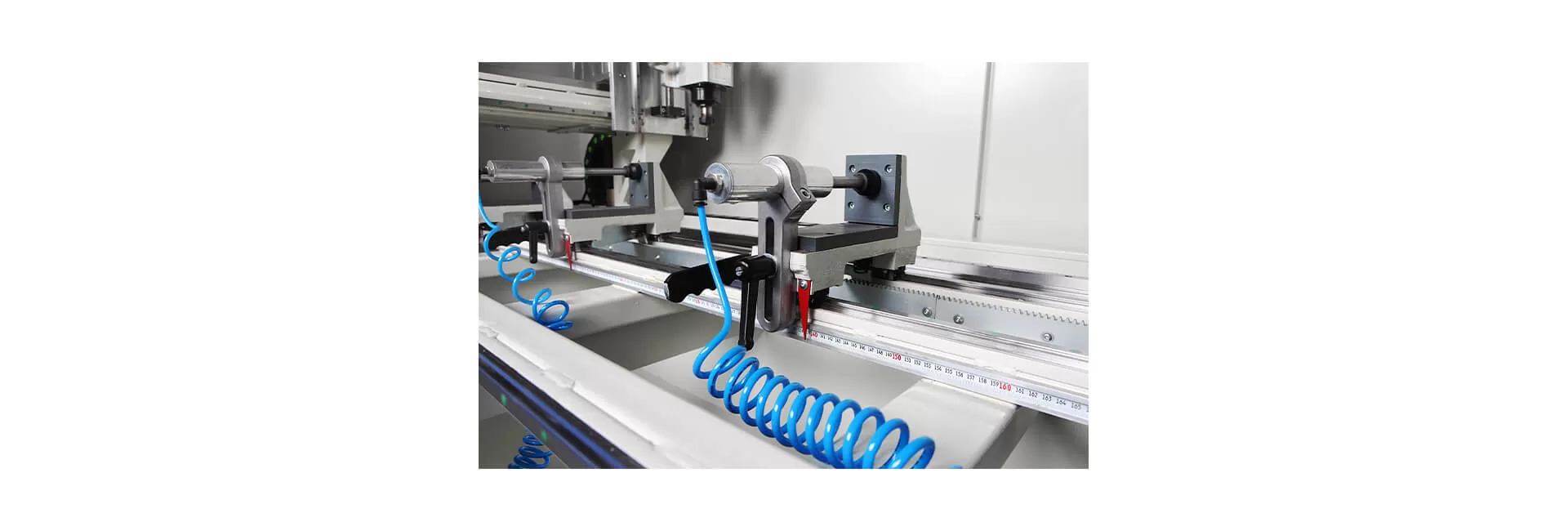

Profil sıkma pnömatik mengeneleri makinede standart olarak 4 adet sunulmuştur. Mengenelerin yerleri profil işleme yazılımı tarafından belirlenir ve ekranda operatörün bilgisine sunulur.

Kabin önünde bulunan koruma kapağı profiller işlenirken operatör tarafından manuel olarak kapanmakta, işlem bitince manuel olarak açılmaktadır.

Makine Ölçüleri

CNC İşleme Merkezi Ölçüleri

Net Ölçüler: 4.125 X 1.466 X 2.073 mm.
Paketleme Ölçüleri: 4.200 X 1.500 X 2.100 mm.
Ağırlık: 1.800 Kgs.

Profil İşleme Yazılımı

Kapı&Pencere imalatı için özelleştirilmiş bir yazılım ile çalışmakta ve klemp pozisyonları, profil oriyentasyonu ve profille ilgili bütün bilgilendirme kendi arayüzü üzerinden operatöre gösterilmektedir. Profil İşleme Yazılımı sayesinde kapı ve pencere profillerinin dxf çizimleri yazılım tarafından import edilir, işlenecek kapı profilinin ebadı girilir, daha sonra makrolar halinde menteşe tipi, kilit tipi seçilir ve işleme programı çıktısı alınarak program arayüzünde listelenir. Profil boyları değiştikçe, profil işleme yazılımı parametrik olarak aynı işlemleri farklı boylar üzerinde yerleştirir, tüm hesaplamaları kendi yaparak işleme program dosyasını hazırlar.

İşleme Ölçüleri

Profil işleme boyu 3.000 mm.’dir, ikinci dayama yardımıyla 6.0 metreye kadar profilleri işleyebilir. Profil işleme ebatları profil üstünden ve arkasından 200 mm. X 175 mm.’dir; profili üstten, arkadan ve önden işlemek istendiğinde 200 mm.X175 mm.’dir. Bu ebatlar dahilinde alüminyum kapı-pencere ve cephe imalatlarında, katlanır, sürme, pergole profillerine kadar her türlü profil veya mobilya sektörüne hitap eden endüstriyel profiller işlenebilmektedir.

Gövde

Isıl işlemle normalize edilmiş kaynaklı çelik şase. Makinenin ana gövdesi 5 Eksenli CNC Çelik İşleme Merkezinde işlenir. Tüm gövde elektrostatik toz boya ile boyanmıştır. Çoğunlukla tüm mekanik parçalar kendi cnc işleme merkezlerimizde işlenmiş veya döküm malzeme üzerinden işlenmiştir. Tasarım esnasında, tasarım ekibimiz operatörlerin makinelerin kullanım kolaylığına ve ergonomisine öncelik verir. Mekanik yapıda sadece çelik ve alüminyum kullanılmaz; aynı zamanda işleme köprüsünün ağırlığını azaltmak ve makineye daha estetik bir görünüm vermek için fiberglas döküm parçalar da kullanılır.

Ana Freze Motorları

İno’ya has çift yönlü spindle çalışma tertibatıyla donatılmıştır. Hızlı freze kafası ER 20 tipi takım tutuculu 3,0 kW 12.000 rpm ile çalışmaktadır ve hem yatay, hem dikey, hem de önceden belirlenmiş sabit bir açıda çalışacak şekilde tasarlanmıştır. Spindle kafası dik durumdayken profili üstten işler, pnömatik piston yardımıyla yana yatarak profilleri yandan işler, özel bir switch yardımıyla ise daha önceden belirlenmiş bir ara derecede komnumlanıp o ara derecedeki işlemleri yapar. Uni_Link programı sayesinde çok basit bir şekilde kapı ve pencere profilleri başta olmak üzere, işleme ölçüleri dahilinde her türlü profil üzerindeki işlemleri yapar. .

Elektrik Panosu ve Kumanda Terminali

Elektrik panosu makine üzerine entegredir. Standart olarak cebri fan soğutmalıdır, sıcak iklimlere has opsiyonel olarak kilima tertibatıyla da soğutulabilir. Kumanda terminali makinenin yanına bağlıdır. Kumanda terminali üzerinde, Endüstriyel PC ekranı, makine on/off düğmesi, eksenleri +/- hareket ettiren düğmeler, makine ilerleme hızını yöneten potansiyometre butonlarının yanında klavye ve mouse bulunmaktadır.

Eksen Özellikleri

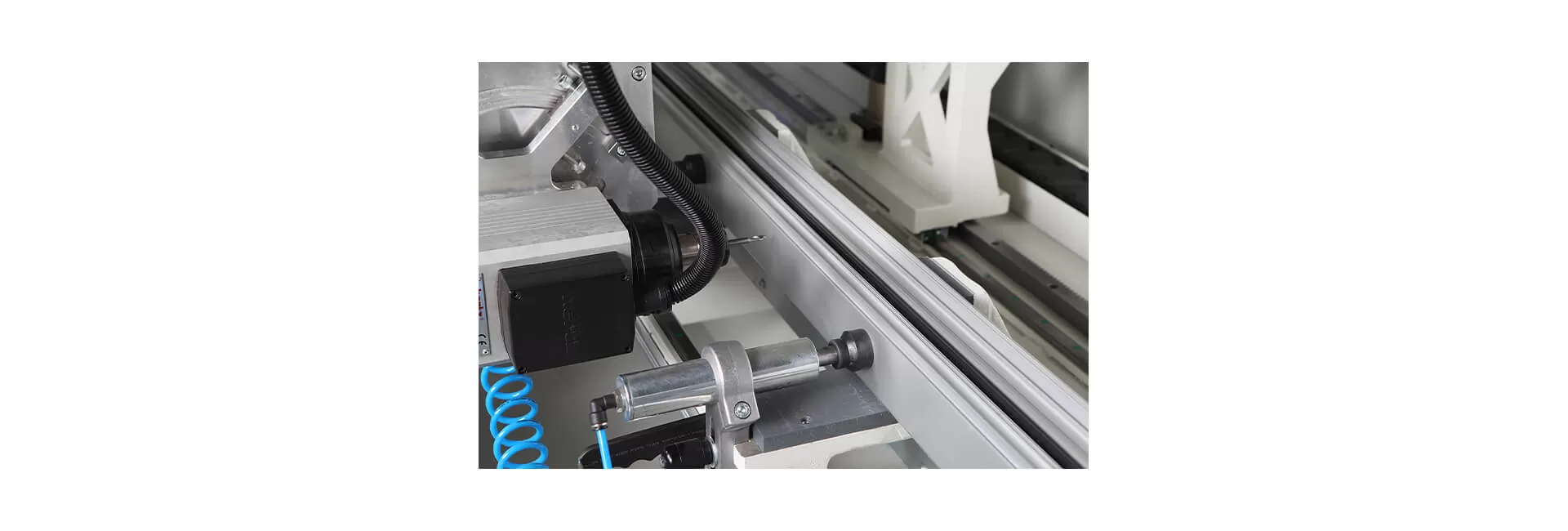

X-ekseni Servo Motor ve Planet redüktör yardımıyla, kramyer diş, pinyon ve lineer kızaklar üzerinde hareket etmektedir. Eksen hızı 60 m./dk.
Y-ekseni Servo Motor ve Planet redüktör yardımıyla, kramyer diş, pinyon ve lineer kızaklar üzerinde hareket etmektedir. Eksen hızı 60 m./dk.
Z-ekseni Vidalı mil üzerinde hareket etmektedir. Eksen hızı 25 m./dk.

Standart Donanım

İki adet manuel referans noktası.
4X Manuel pozisyonlamalı pnömatik mengene.
3.0 kw 12.000 rpm ER-20 spindle manuel takım değiştirmeli.
Manuel hareketli makine güvenlik kapağı.
Eksen yataklarının yağlanması.
3D CAD-CAM software.
15.6″ Dokunmatik Intel PC + lisanslı Windows10

Opsiyonel Donanım

Sprey yağlama tertibatı.
Barkod okuyucu ile pencere programlarından (Orgadata vb.) bilgi transferi.
Ekstra pnömatik mengene.
Elektrik kabini klima tertibatı.
