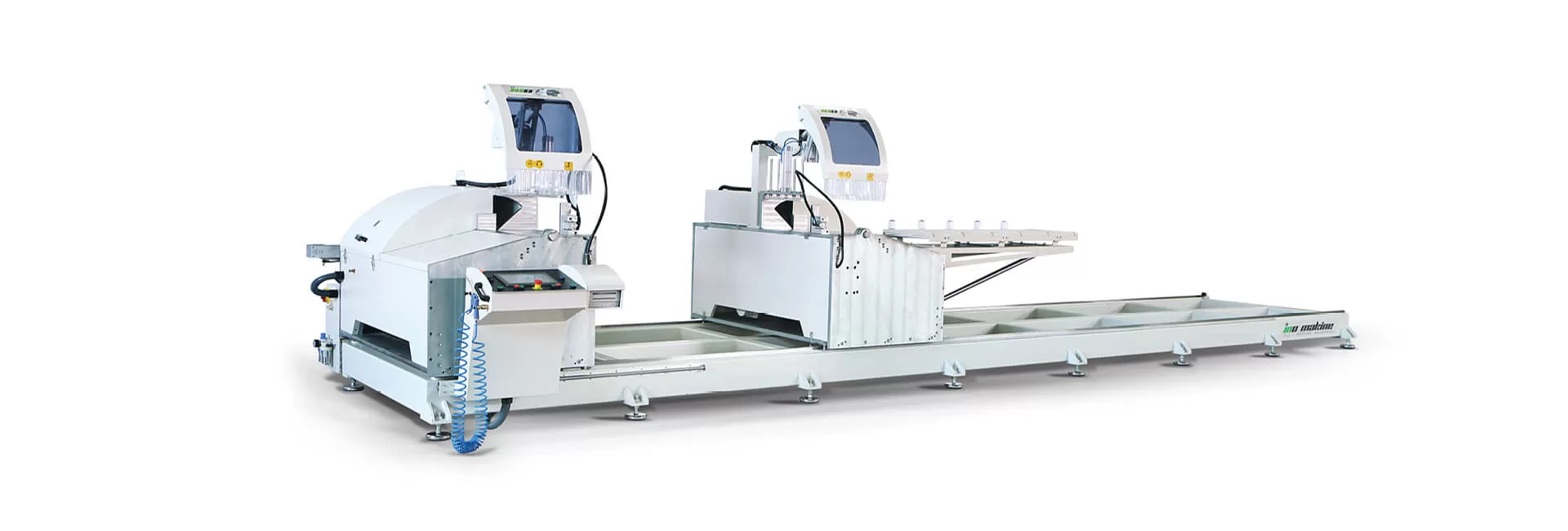

AS 534 65 Radyal Çift Kafa Kesim Makinesi

Ürün Özellikleri

Geniş alüminyum profillere özel, 600 mm çapında Radyal özellikli yürüyen testere mekanizmasına sahip CNC kontrollü çift başlı kesim makinesi.
Kafaların içeri doğru açılanarak aynı anda testerelerin çıkmasıyla profillerin aynı anda iki baştan birden hassas bir şekilde kesilmesi. Profil genişliği 650 mm.’ye kadar olan geniş sanayi profilleri, geniş sürme seri profilleri, hebeşibe seriler, 3 raylı ve sineklikli geniş sürmelerin kasa profillerinin 45 derecede kesilmesi için özel olarak tasarlanmıştır.
600 mm çapında iki adet testere, sprey yağlama ünitesi ile soğutulmaktadır.
Kafalar 90 derece ve içeriye doğru 45 dereceye yatabilmektedir.
Hidropnömatik tahrikle, yürüyen testere mekanizması.
10.2” dokunmatik TFT-LCD ekranlı endüstriyel bilgisayar sayesinde makinenin kontrolü son derece basite indirgenmiş, kesim listesi girilmesi, optimizasyon programlarından optimizasyon listelerinin çekilmesi gibi menülerin kullanımı, kullanıcı dostu özelliklere sahip hale getirilmiştir.

Makine Ölçüleri

Net ölçüler: 8.150 X 2.100 X 1.810 mm.
Paketleme ölçüleri: 8.500 X 1.800 X 1.600 mm.
Ağırlık: 3.700 Kgs.

Profil İşleme Yazılımı

Makine üzerinde dokunmatik panel vasıtasıyla kullanılan bir profil kesme kontrol yazılımı çalışmaktadır.
Kesilecek olan profili boyu ve kesme açıları ekrana girilerek makine çalıştırılır.
Pencere imalat programlarından gelen verileri USB veya LAN kablo veya Wi-Fi yöntemiyle .csv formatında makineye import edip, liste üzerinden kesim yapmak ve kesilen her bir profile barkod bastırmak mümkündür.
İno Makine’ye özel profil işleme yazılımları sayesinde kesim makinelerini işleme merkezleriyle birleştirmek, farklı markalardaki makineleri birbirleriyle haberleştirmek mümkündür.

İşleme Ölçüleri

Net 6.500 mm kesim boyuna sahip olan makine, yazılım desteğiyle 12.000 mm.’ye kadar uzunlukta profilleri ebatlayabilmektedir.
Kesim diyagramına göre kesim yüksekliği 200 mm, kesim genişliği 650 mm.
Kesim diyagramına göre en büyük kesim ölçüsü 45 derecede: 140 X 410 mm.
Kesim diyagramına göre en büyük kesim ölçüsü 90 derecede: 200 X 380 mm.
İki kafanın birbirine yaklaştığında 90 derecede net kesim ölçüsü: 500 mm.
İki kafanın birbirine yaklaştığında içe 45 derecede net kesim ölçüsü: 500 mm.

Gövde

Isıl işlemle normalize edilmiş kaynaklı çelik şase.
Makinenin ana gövdesi 5 Eksenli CNC Çelik İşleme Merkezinde işlenir.
Tüm gövde elektrostatik toz boya ile boyanmıştır.
Çoğunlukla tüm mekanik parçalar kendi cnc işleme merkezlerimizde işlenmiş veya döküm malzeme üzerinden işlenmiştir.
Tasarım esnasında, tasarım ekibimiz operatörlerin makinelerin kullanım kolaylığına ve ergonomisine öncelik verir.
Mekanik yapıda sadece çelik ve alüminyum kullanılmaz; aynı zamanda işleme köprüsünün ağırlığını azaltmak ve makineye daha estetik bir görünüm vermek için fiberglas döküm parçalar da kullanılır.

Ana Freze Motorları

4,0 kW 3.000 rpm testere motorları.
Testere ebadı: 600 mm.

Elektrik Panosu ve Kumanda Terminali

Elektrik panosu makinenin arka tarafına kaynaklı bir şekilde yerleştirilmiştir.
Kumanda panosu da operatörün en kolay kullanacağı şekilde makine önüne yerleştirilmiştir.

Eksen Özellikleri

İkinci kafa hareketi, sonsuz dişli helisel kramyer üzerinde pinyonun redüktörlü servo motor ve servo sürücüyle hareket etmesi ve kafayı lineer kızaklar üzerinde itmesi ile sağlanmakta, kesim ölçülerinde 0,1 mm. / 1 m. hassasiyete ulaşmaktadır.
90 derece ve içe doğru 45 dereceler kontrol panelinden otomatik ayarlanır.

Standart Donanım

10.2” TFT-LCD Dokunmatik panel.
PLC Kontrol sistemi + 99999 adet kesim hafızası.
600 mm.’lik testereler.
4,0 kW 3.000 rpm testere motorları.
Testerelerin sprey yağlama ünitesiyle otomatik olarak soğutulması.
Radyal (yürüyen) testere hareketi ve hidropnömatik besleme mekanizması ile çok temiz kesim yüzeyi.
Kesim kafalarının pnömatik olarak 45-90 derecelere otomatik içeri yatması. Otomatik beslemeli kesim özelliği ile alüminyum profillerin dilimlenebilmesi.
Her iki kafada da otomatik inen kalkan koruma kapakları.
2’şer adet yatay, 1’er adet dikey profil sıkıştırma ünitesi.
Manuel profil destek ünitesi – 4 Adet.
Hareketli kafaya bağlı konveyör.

Opsiyonel Donanım

Pencere imalat programlarından data transferi.
Reçete kesim ile kesilecek olan profillerinin sırası ve ebatlarının önden programlanıp makineye yüklenmesi.
Testere motorlarına sürücü eklenebilmesi ile 500-3.000 devir arası dokunmatik panelden testere devirlerinin ayarlanabilmesi.
Sabit kafaya destek konveyörü.
Barkod yazıcı ünitesi
15″ Dokunmatik HMI panel.
