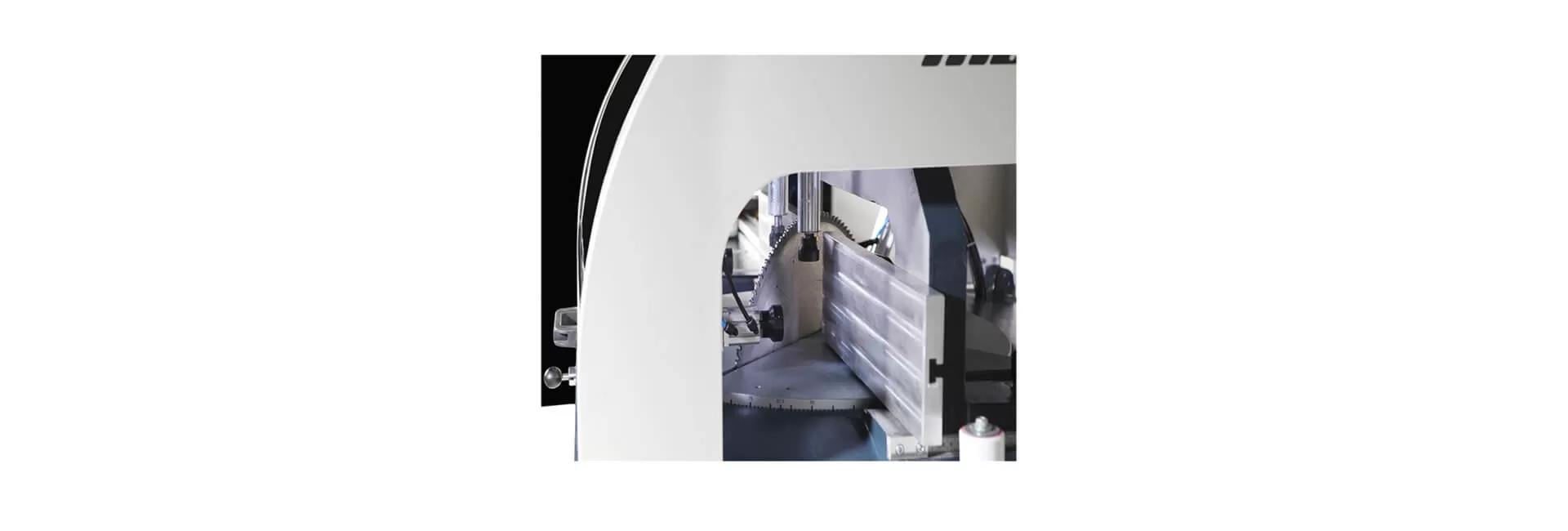

AS 425 45 Tek Kafa Kesim Makinesi

Ürün Özellikleri

Alttan çıkan 450 mm.’lik testeresi olan tek başlı kesim makinesidir.
Testerenin çıktığı tabla sağa-sola 0-135 dereceler arası manuel olarak hareket etmektedir.
0 derece, iki yana 15 ve 45 derecelerde yerine oturan pimli bir açılanma mekanizmasına sahiptir.
Arka dayamanın da 100 mm.’ye kadar hareket etmesiyle farklı genişliklerde profiller kesilebilir veya sıfır derecede biçme işlemi yapılabilir.
1,5 kW testere motoru 2.800 devir dönmektedir.
Testere çift butonlu sistemler operatörün iki elini de makine üzerinde tutmasıyla yukarı doğru çıkar.
Koruma kapağı manuel açılıp kapanmaktadır, koruma svici sayesinde kapak açıkken motorun çalıştırılması engellenir.

Makine Ölçüleri

Net ölçüler: 4.500 X 1.000 X 1.050 mm.
Paketleme ölçüleri: 1.250 X 850 X 950 mm.
Ağırlık: 190 Kgs.

İşleme Ölçüleri

Maksimum çap: 140 mm.
Kesilebilecek maksimum genişlik: 290 mm.
Kesilebilecek maksimum yükseklik 135 mm.
Arka dayamanın hareket ettirilmesiyle daha geniş ölçüler kesmek mümkündür.

Gövde

Isıl işlemle normalize edilmiş kaynaklı çelik şase.
Makinenin ana gövdesi 5 Eksenli CNC Çelik İşleme Merkezinde işlenir.
Tüm gövde elektrostatik toz boya ile boyanmıştır.
Çoğunlukla tüm mekanik parçalar kendi cnc işleme merkezlerimizde işlenmiş veya döküm malzeme üzerinden işlenmiştir.
Tasarım esnasında, tasarım ekibimiz operatörlerin makinelerin kullanım kolaylığına ve ergonomisine öncelik verir.
Mekanik yapıda sadece çelik ve alüminyum kullanılmaz; aynı zamanda işleme köprüsünün ağırlığını azaltmak ve makineye daha estetik bir görünüm vermek için fiberglas döküm parçalar da kullanılır.

Ana Freze Motorları

1,5 kW 2.800 devir kayış aktarmalı testere motoru.
Testerenin yüke binmesi durumunda geniş kayış sayesinde motor zarar görmez.
Makine üzerine bağlı testere standart olarak 450 mm.’dir.

Elektrik Panosu ve Kumanda Terminali

Elektrik panosu makinenin yan tarafına montajlı şekilde bağlanmıştır.
Start butonları da operatörün en kolay kullanacağı şekilde makine önüne yerleştirilmiştir.
Operatörün iki eli de butonların üzerinde olmadan makine çalışmaz.

Eksen Özellikleri

Makine yanında bir adet 3 metrelik manuel ölçüm sistemi bulunmaktadır.
Operatör uzunluğu oradan ayarlar, daha sonra tablanın açısını ayarlar, pistonların açıya göre doğru pozisyonda olup olmadığını kontrol eder ve daha sonra iki elinin yardımıyla profili kestirir.

Standart Donanım

Manuel butonlardan oluşan kontrol tuş takımı.
PLC Kontrol sistemi ve manuel kontrol.
450 mm.’lik testere.
1,5 kW 2.800 rpm testere motoru.
Testerenin sprey yağlama ünitesiyle otomatik olarak soğutulması.
Alttan çıkan testere mekanizması.
Manuel hareketli koruma kapağı.
İki adet dikey pistondan oluşan profil sıkıştırma grubu.
3,0 metrelik ölçüm sistemi ve 3,0 metre’lik besleme konveyörü.

Opsiyonel Donanım

Dijital ölçüm konveyörü MES 1500 modelleri bu makineye bağlanabilir. 3 m. / 4,5 m. / ve 6 m.
