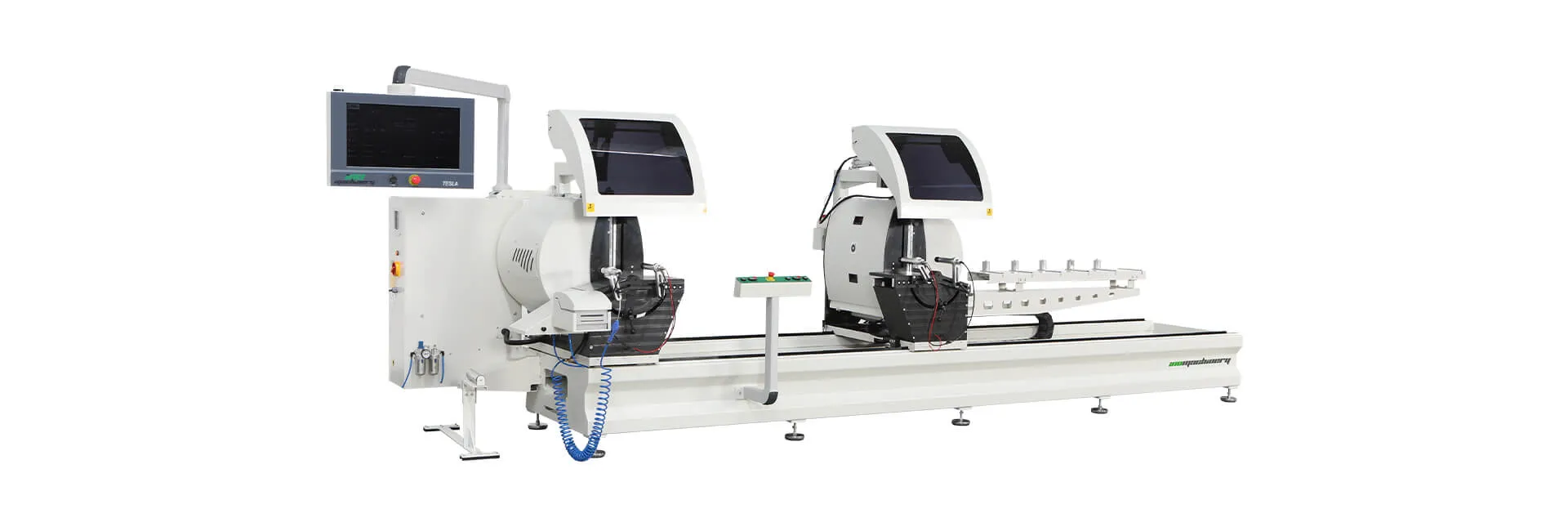

INO CUPRA İçe Dışa Açılanan Çift Kafa Kesim Makinesi 45-90 – 135
Ürün Özellikleri
Alüminyum profillere özel 600’lük testerelere sahip CNC kontrollü çift başlı kesim makinesi.
Kafaların içeri doğru açılanarak aynı anda testerelerin çıkmasıyla profillerin aynı anda iki baştan birden hassas bir şekilde kesilmesi.
600 mm çapında iki adet testere, sprey yağlama ünitesi ile soğutulmaktadır.
Kafalar içeriye ve dışarıya doğru 45 dereceye yatar.
Karşıdan gelen testere mekanizması hidropnömatik tahrikle çalışmaktadır.
Net kesim boyu tek harekette 4.2 metredir, yazılım desteğiyle 8 metreye kadar kesim yapabilmektedir.
Ara dereceler makinede kesilemez çünkü hem içeri hem dışarı 45 derecelik açılanmanın mükemmel olması için fikse edilmiş mekanik dayamalar kullanılmaktadır.
21” dokunmatik TFT-LCD ekranlı Windows11 tabanlı endüstriyel bilgisayar sayesinde makinenin kontrolü son derece basite indirgenmiş, kesim listesi girilmesi, optimizasyon programlarından optimizasyon listelerinin çekilmesi gibi menülerin kullanımı, kullanıcı dostu özelliklere sahip hale getirilmiştir.
Gerçek CNC kontrolcü ve servo motor sayesinde girilen ölçüler 0.1 mm hassasiyette kesimi garanti etmektedir.
Hem açı hem ölçü hassasiyetiyle alüminyum profil kesmeye özelleştirilmiş mükemmel bir makinedir.
Profil İşleme Yazılımı
Makine üzerinde dokunmatik panel vasıtasıyla kullanılan bir profil kesme kontrol yazılımı çalışmaktadır.
Kesilecek olan profili boyu ve kesme açıları ekrana girilerek makine çalıştırılır.
Pencere imalat programlarından gelen verileri USB veya LAN kablo veya Wi-Fi yöntemiyle .csv formatında makineye import edip, liste üzerinden kesim yapmak ve kesilen her bir profile barkod bastırmak mümkündür.
İno Makine’ye özel profil işleme yazılımları sayesinde kesim makinelerini işleme merkezleriyle birleştirmek, farklı markalardaki makineleri birbirleriyle haberleştirmek mümkündür.
İşleme Ölçüleri
Net 4.000 mm kesim boyuna sahip olan makine, yazılım desteğiyle 8.000 mm’ye kadar uzunlukta profilleri ebatlayabilmektedir.
Kesim diyagramına göre kesim yüksekliği 385 mm., kesim genişliği 200 mm’dir. İki kafanın birbirine yaklaştığında 90 derecede net kesim ölçüsü: 609 mm.
İki kafanın birbirine yaklaştığında 45 derecede net kesim ölçüsü: 776 mm.
Kısa parça dayaması ile 45 derecede en kısa kesilebilecek parça ölçüsü: 386 mm.
Gövde
Isıl işlemle normalize edilmiş kaynaklı çelik şase.
Makinenin ana gövdesi 5 Eksenli CNC çelik işleme merkezinde işlenir.
Tüm gövde elektrostatik toz boya ile boyanmıştır.
Çoğunlukla tüm mekanik parçalar kendi CNC işleme merkezlerimizde işlenmiş veya döküm malzeme üzerinden işlenmiştir.
Tasarım esnasında, tasarım ekibimiz operatörlerin makinelerin kullanım kolaylığına ve ergonomisine öncelik verir.
Mekanik yapıda sadece çelik ve alüminyum kullanılmaz; aynı zamanda işleme köprüsünün ağırlığını azaltmak ve makineye daha estetik bir görünüm vermek için fiberglas döküm parçalar da kullanılır.
Eksen Özellikleri
İkinci kafa hareketi, sonsuz dişli helisel kramyer üzerinde pinyonun redüktörlü servo motor ve servo sürücüyle hareket etmesi ve kafayı lineer kızaklar üzerinde itmesi ile sağlanmakta, kesim ölçülerinde 0,1 mm. / 1 m. hassasiyete ulaşmaktadır.
45-90 dereceler kontrol panelinden otomatik ayarlanırken ara dereceler manuel ayarlanabilmektedir.
Standart Donanım
21.” TFT-LCD Dokunmatik panel
600 mm.’lik testereler
3,0 kW 2.800 rpm testere motorları
Testerelerin sprey yağlama ünitesiyle otomatik olarak soğutulması
Egzantrik testere hareketi ve hidropnömatik besleme mekanizması ile çok temiz kesim yüzeyi
Kesim kafaları pnömatik olarak 45-90-135 derecelere otomatik
Otomatik beslemeli kesim özelliği ile alüminyum profillerin dilimlenebilmesi

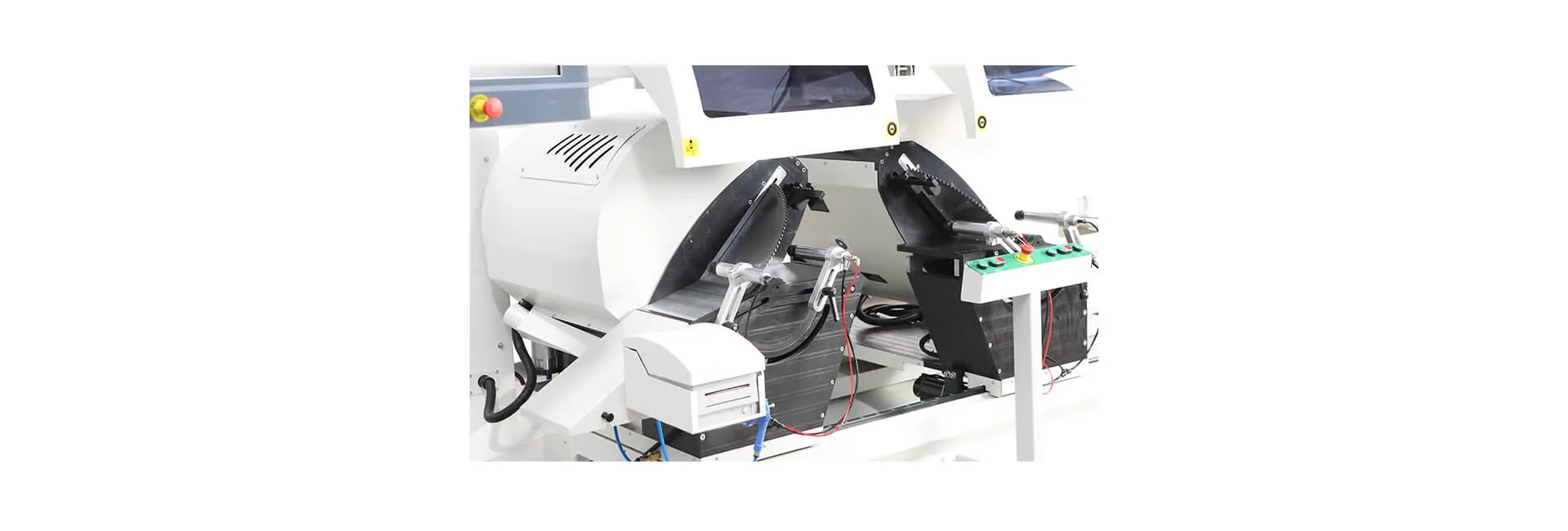

Her iki kafada da otomatik inen kalkan koruma kapakları

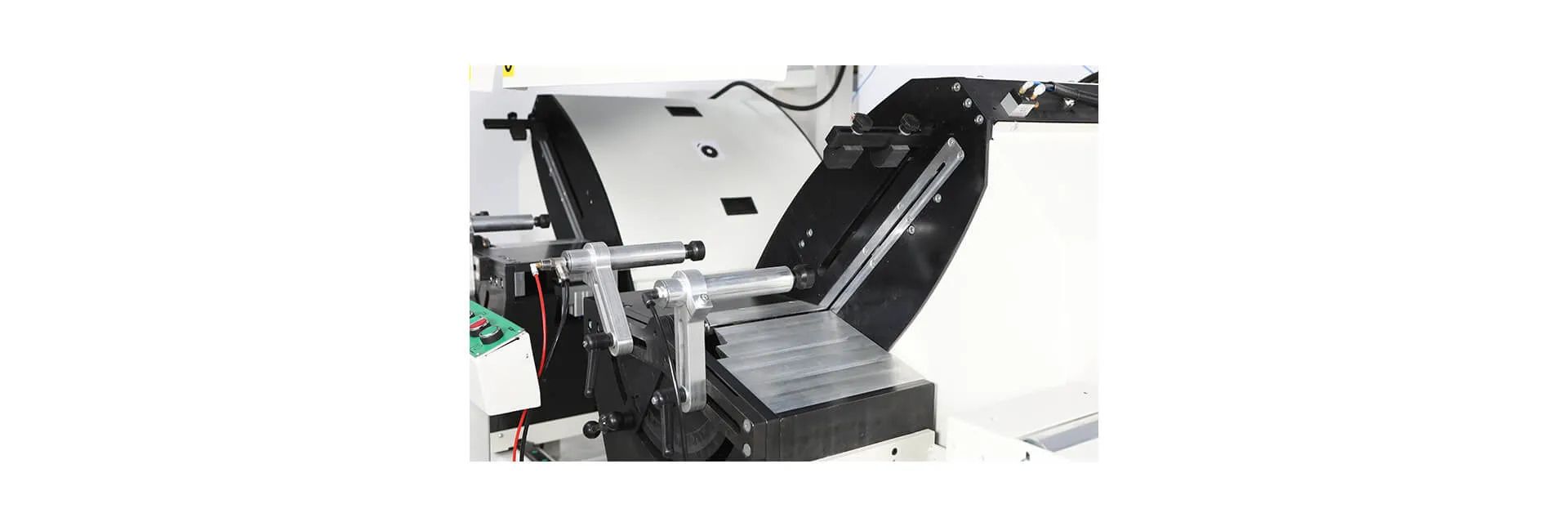

1’er adet yatay, 1’er adet dikey profil sıkıştırma ünitesi
Manuel profil destek ünitesi – 1 Adet
Hareketli kafaya bağlı konveyör
Benzer Ürünler
Tümünü Gör
ALU
PROCESSING
TECHNOLOGY
CNC Profil İşleme
İno Makine; Alüminyum Profiller üzerinde talaşlı hassas imalat işleri yapabilen modern CNC Profil İşleme Merkezleri teknolojileri geliştirmekte, üretim ve ihracatını yapmaktadır.
KeşfetCNC Panel İşleme
Üstün İno Makine AR-GE teknolojisi ile üretilmiş, yüksek hassasiyette alüminyum kompozit panel kesim ve derz açma gibi proseslere haiz CNC Panel İşleme Merkezi modellerimiz.
KeşfetFrezeler

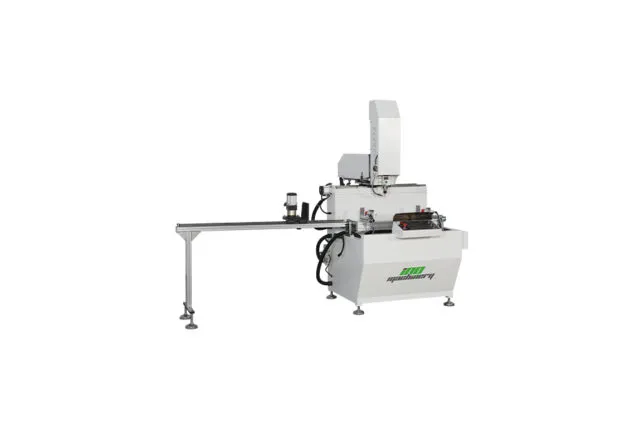

Alüminyum kapı, pencere ve cephe kanatlarının imalatı için özel tasarlanmış ve geliştirilmiş Kopya Freze Makinası ve Orta Kayıt Kertme gibi Freze Makineleri modellerimiz.
KeşfetKöşe Pres

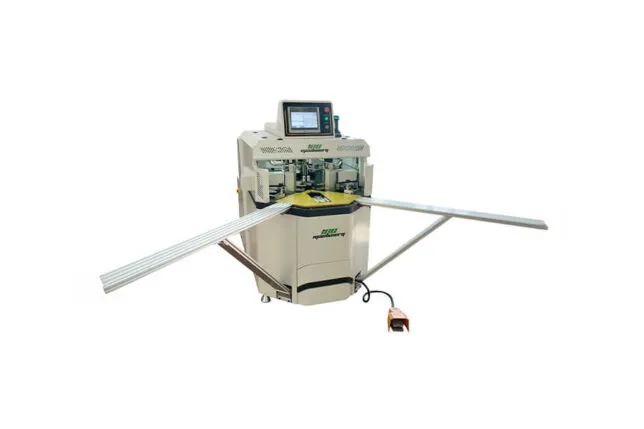

Alüminyum profillerin köşe birleştirme işleminde kullanılan, presleme esnasında alüminyum profillerin düzgün hizalanması ve bloke edilmesini garanti eden Köşe Pres Makina modellerimiz.
