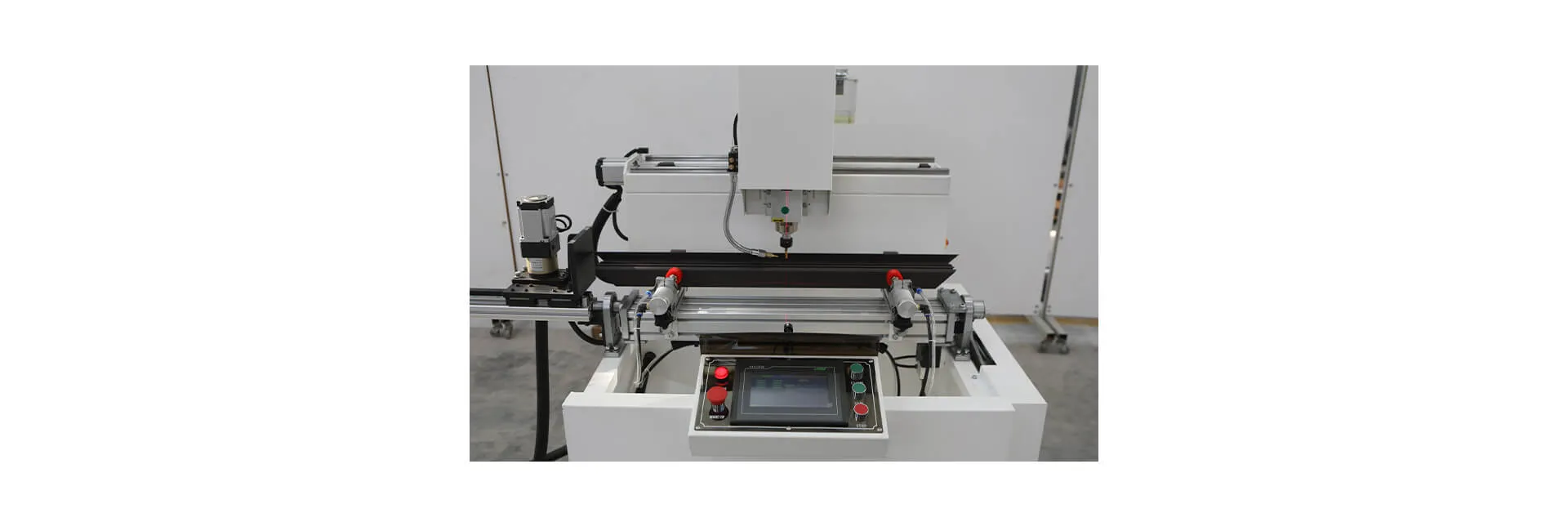

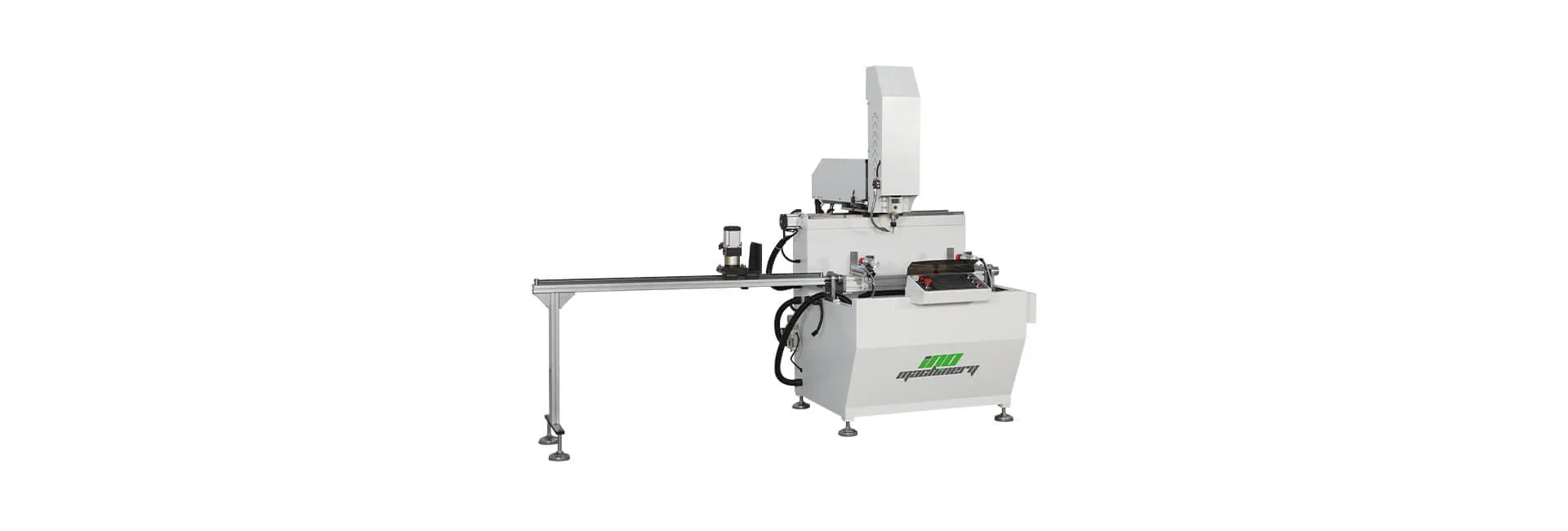

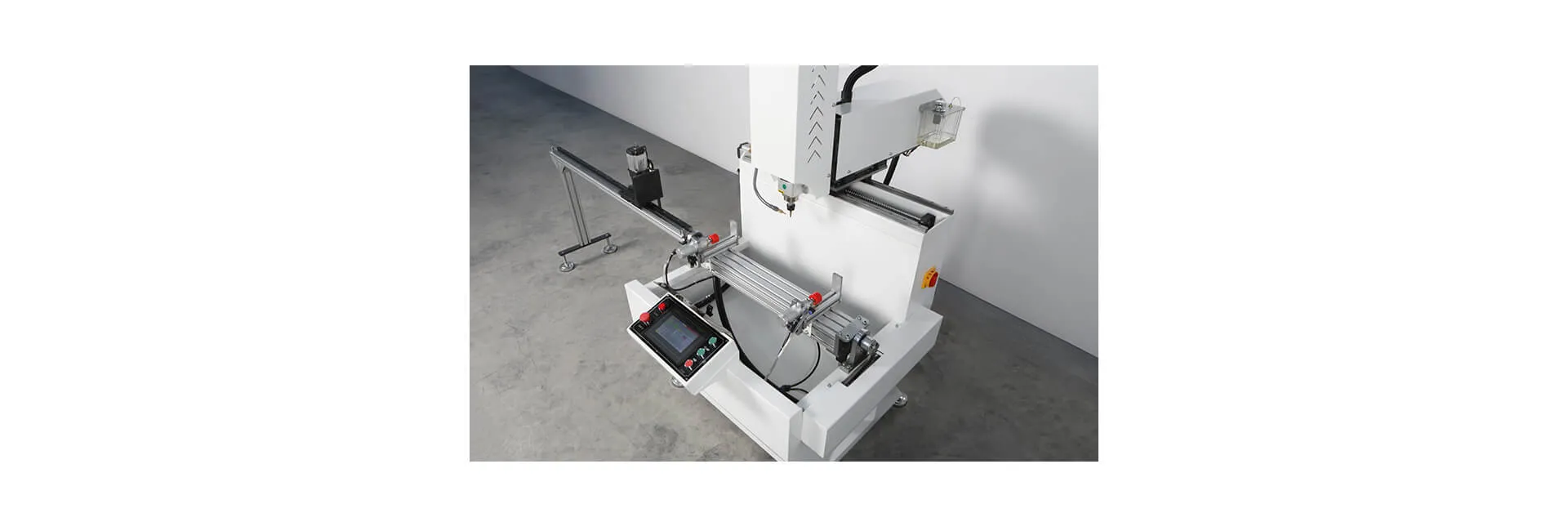

INO ATOM 3+1 Eksenli CNC Profil İşleme Merkezi
Ürün Özellikleri
4 servo eksenli, PLC, 10” HMI dokunmatik panelli, 2,2 kW 18.000 rpm iş mili ve döndürmeli tablalı CNC makinesi.
Operatör uzmanlığı gerektirmeyen süper kullanıcı dostu programlama ara yüzü aracılığıyla alüminyum profillerin, PVC profillerin ve hafif alaşımları belirtilen işleme boyutları dahilinde işler.
Makine net işleme ölçüsü 600 mm’dir.
Soldaki profil dayaması, manuel olarak 1.000 mm’ye konumlandırılmıştır.
Soldaki profil dayaması, servo kullanılarak 1.500 mm’ye konumlandırılmıştır. (Opsiyon)
CNC kontrollü referans noktasıyla profilin yerleştirilmesi her zaman hassastır ve operatörün yardımına ihtiyaç duymaz.
Profil işleme kapasitesi: 120X120 mm.
Profil makineye pnömatik pistonlar vasıtasıyla bağlanır.
Operatör, süper kolay kullanıcı ara yüzünü kullanarak makineyi programlayabilir. Yalnızca daire, dikdörtgen, slot veya delme gibi işlem türlerini seçer ve ardından da işlem boylarını girer.
Makine profil tipine göre tüm işlemleri en hızlı ilerlemeyle yapacak şekilde programlanmıştır.
Makine özellikle pencere ve kapı profilleri için özelleştirilmiştir.

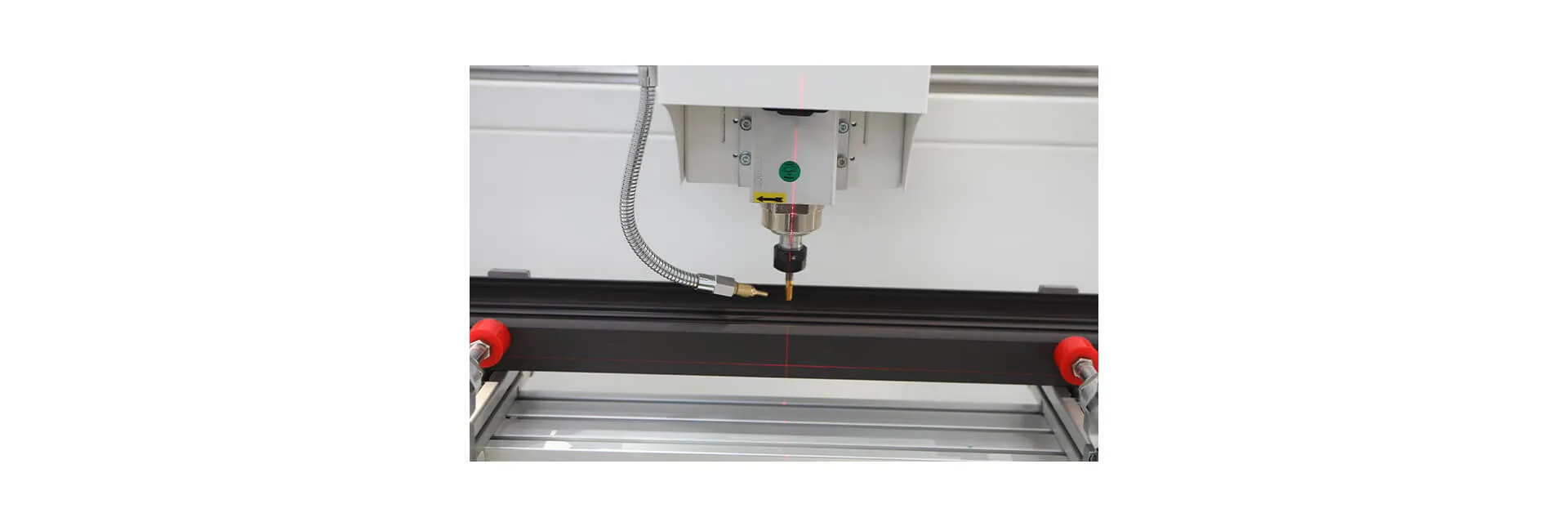

Yüksek frekanslı 18.000 devir/dakika motor ve sprey yağlama ünitesi sayesinde kilit yuvalarını, kapı kol ve silindirleri, su tahliyelerini vb. işler.
Pnömatik silindir ile tablanın döndürülmesi sayesinde profilin 3 yüzeyinden işlem yapabilmesi sayesinde profili bir bağlamada tamamen işlemeyi başarır.
İşleme Ölçüleri
X Ekseni net işleme uzunluğu: 600 mm.
X Ekseni manuel referans noktası 1.000 mm.
X Ekseni servo kontrollü referans noktası vuruşu: 1.500 mm
Y Ekseni net işleme genişliği: 120 mm.
Z Ekseni net işleme derinliği: 120 mm.
X ekseni hareket mesafesi: 650 mm.
Y ekseni hareket mesafesi: 360 mm.
Z ekseni hareket mesafesi: 290 mm.
Elektrik Panosu ve Kumanda Terminali
Elektrik panosu gövde içerisine yerleştirilmiştir; makinenin arka tarafında kolayca erişilebilir.
Tüm kontaktörler, röleler, 4 adet servo sürücü, PLC, iş mili invertörü bu kabinin içerisine yerleştirilmiştir.

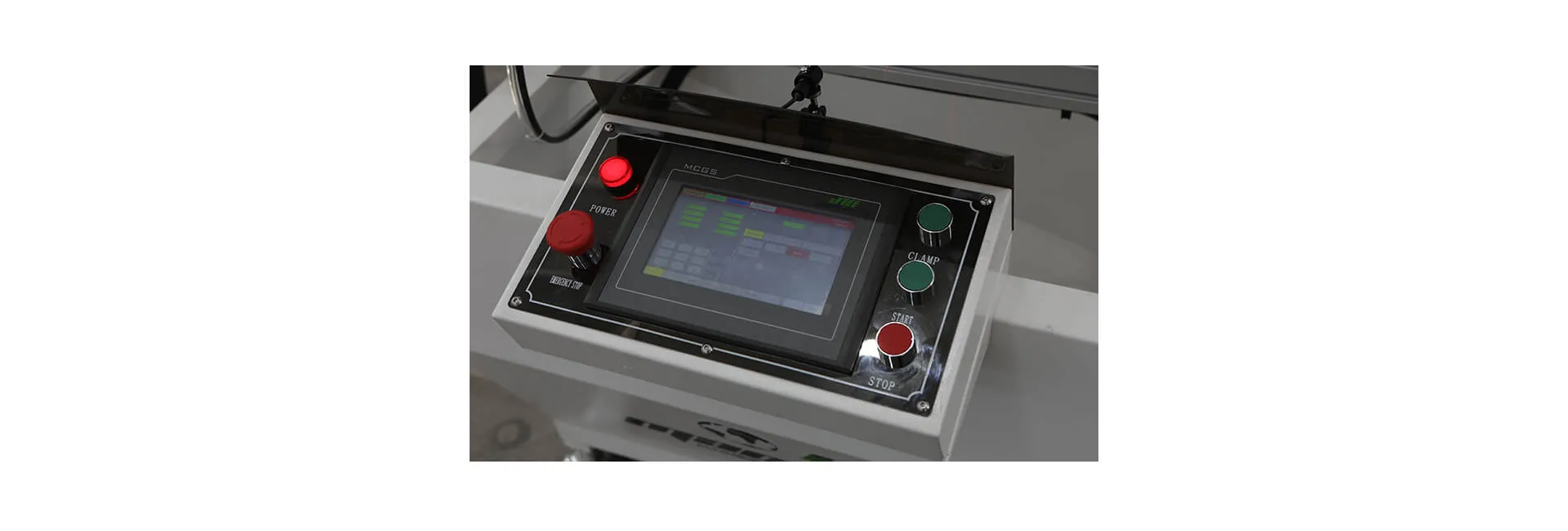

Makinenin yanına start, stop, kelepçe ve acil durum butonları yerleştirilmiştir.
Kullanıcı ara yüzü çoklu dil desteğine sahip 10” dokunmatik panel.
Standart Donanım
PLC Kontrol sistemi ve 10” dokunmatik panel.
4 servo motor ve sürücü.

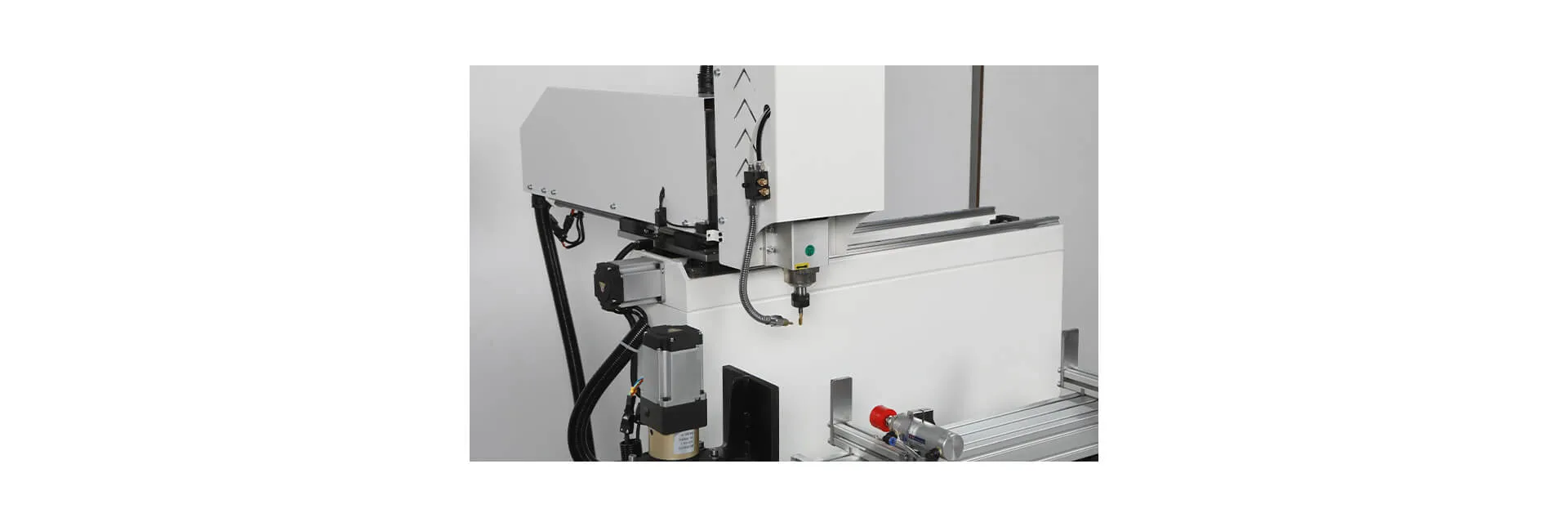

Hava soğutmalı 2,2 kW 18.000 rpm iş mili motoru.
0-18.000 devir/dakika hız ayarlı 3 kW iş mili invertörü.
Standart 10 mm. takım ve pens.
Püskürtmeli yağlama ünitesi – soğutma sıvısı ile profilin otomatik soğutulması.
İki yatay pistonlu profil bağlama grubu.
Manuel profil referans noktası 1000 mm. strok.
Profilin merkezi hizalanması için lazer gösterge.
